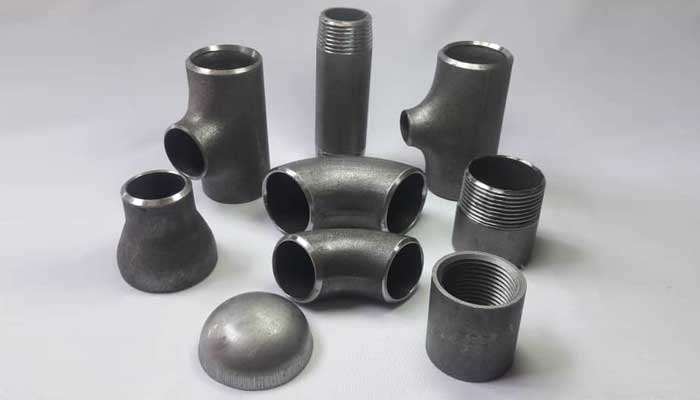

اتصالات جوشی درزدار

سردنده درزدار یکی از قطعات اتصالات جوشی درزدار است که در لوله کشی روکار به کار می رود.

این محصول در سایز ۱/۲ تا ۴ اینچ و ضخامت متغیر به نسبت سایز سردنده از ۲.۵ تا ۳.۵ میلی متر تولید و عرضه می شود.

قطر دهانه لوله نیزمتغیر به نسبت سایز سردنده از ۲۱.۳ تا ۱۱۴.۳ میلی متر است و اتصال دهنده در سیستم لوله کشی روکار است.

این محصول با توجه به سایزهای مختلف، دارای طول های متفاوت است و هرکدام کاربری های خاص خود را دارند.

سردنده درزدار با نام انگلیسی Welded Nipple، در واقع قطعه لوله ای است که یک سر آن دنده است.

سردنده درزدار با نام های سردنده درزجوش، سردنده سیاه درزدار و لوله یکسر دنده نیز شناخته شده است.

کاربرد سردنده درزدار جوشی

کاربرد سردنده درزدار بیشتر در پروژه های گاز رسانی و گاهی اوقات لوله کشی های آب خاص مانند کشاورزی است.

سردنده سیاه درزدار در لوله کشی گاز خانگی روکار و لوله کشی تاسیسات موتورخانه و برخی پمپ ها و بوستر پمپ ها استفاده می شود.

طبق مبحث ۱۷ مقررات ساختمان، در لوله کشی گاز روکار، اتصالات و لوله های درزدار مجاز است، به شرط آن که محصولات استاندارد، با مهر استاندارد استفاده شود.

استفاده از سردنده سیاه درزدار و اتصالات درزدار بهترین انتخاب برای آب بندی سریع و درست قطعات در لوله کشی است.

کاربرد سردنده درزدار در صنایع دیگر مانند زباله ‌سوزی مواد زائد، معماری، خودروسازی و کشتی سازی است.

جنس سردنده درزدار از فولاد گالوانیزه و ضد زنگ است و برای اتصال، انشعاب یا تغییر مسیر لوله به کار می ‌رود.

مزایای سردنده درزدار

در گذشته برای اجرای دنده روی سردنده لوله گاز، کمی از ضخامت لبه کار کم می شد که این عامل باعث ضعف لبه بود.

یکی از مزایای سردنده درزدار این است که لوله پرس شده و سپس دنده شده، این عامل باعث حفظ ضخامت لبه می شود.

در سردنده لوله گاز ضخامت در لبه دنده ها کاملا حفظ شده و ضخامت کم در لبه ها وجود ندارد.

بنابراین آب بندی مناسب روی دنده، توسط این نوع سردنده درزدار صورت می گیرد.

یک سر سردنده درزدار، ساده بوده و به لوله یا اتصال قبل از خود جوشکاری می شود که از مزایای سردنده درزدار محسوب می شود.

سر دیگر این قطعه دارای دنده اینچی است و توسط دنده و نوارتفلون روی شیر یا اتصال دنده ای دیگر وصل و آب بندی می شود.

مزیت اصلی سردنده جوشی اینست که زمانیکه سر جوشی آن متصل شود، اتصال لوله‌ یا دیگر اتصالات به بخش روز دار آسان تر می‌شود.

این محصول از لحاظ رده به پنج رده ۲۰، ۴۰، ۶۰، ۸۰ و ۱۶۰ تقسیم بندی می ‌شود و در سایزهای مختلف به بازار عرضه می ‌شود.

انواع سردنده درزدار

انواع سردنده درزدار از لحاظ جنس مواد به کار رفته به ۴ دسته تقسیم می‌ شوند.

هر یک از این سردنده‌ ها از گرید فولاد خاصی تشکیل شده اند؛ سردنده فولاد کربنی از گریدهای ASTM / ASME A 182 F1, F5, F9, F11, F12, F22, F91 تشکیل شده است.

سردنده فولادی ضد زنگ از فولاد با گریدهای ASTM/ ASME A 350 LF 2, ASTM / ASME A 53 GR ساخته شده است.

انواع سردنده‌ درزدار عبارتند از سردنده فولادی ضد زنگ، سردنده فولادی کربنی، سردنده فولاد آلیاژی، سردنده آلیاژی مسی و سردنده جوشی.

سر دنده از لحاظ اتصالات انتهایی به سه دسته تقسیم بندی می ‌شود. بسته به سرهای سردنده در سیستم لوله کشی، انتهای آنها متفاوت است.

اتصال دو سر ساده در هر دو سر ساده و بدون رزوه است که برای اتصالات ساکت ولد استفاده می‌ شود.

اتصال دو سر رزوه دار هر دو سر رزوه دار هستند و برای اتصالات مادگی به کار می ‌رود.

اتصال دو سر اریب هر دو سر این اتصال اریب بوده و برای موارد جوشکاری استفاده می ‌شود.
