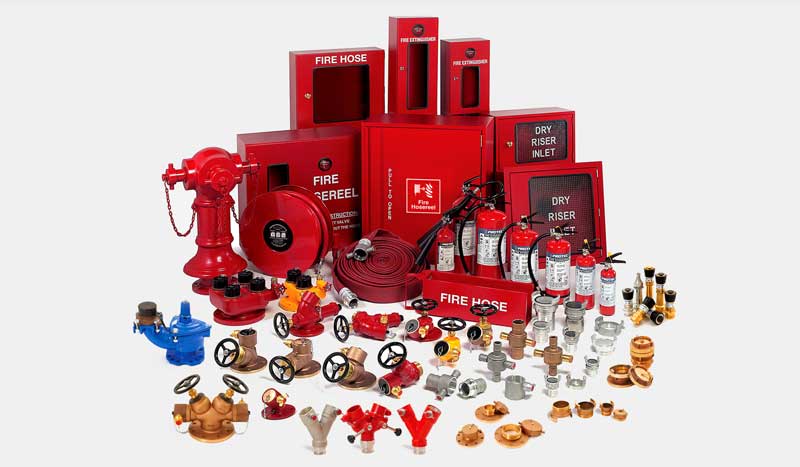

تجهیزات آتش نشانی
هیدرانت آتش نشانی، یکی از قطعات مهم در تجهیزات آتش نشانی و رابط بین کوپلینگ متصل بر روی شیلنگ آتش نشانی و شیر فلکه آتش نشانی می باشد.
در واقع هیدرانت یک لنگه کوپلینگ می باشد که در طرف دیگر دارای رزوه ای است که می توان آن را بر روی شیر فلکه بست و اتصال لازم را ایجاد کرد.
می توان گفت هیدرانت آتش نشانی قطعه ایست که زیاد در کانون توجهات قرار ندارد ولی بسیار مهم است.
زمانی که ما بخواهیم شیلنگ آب را با کوپلینگ هایش به شیر فلکه آب وصل کنیم، یاد هیدرانت آتش نشانی می افتیم.
این قطعه با رزوه داخلی که دارد روی شیرفلکه پیچ می شود و از طرف دیگر به کوپلینگ متصل می شود.
هیدرانت آتش نشانی معمولا از جنس آلومینیوم آلیاژی تولید می شود، درست مانند کوپلینگ. در واقع این محصول مکمل کوپلینگ است.
در پاره ای مواقع سایز هیدرانت آتش نشانی با سایز کوپلینگ آتش نشانی متفاوت است در این موارد باید از تبدیل استفاده کنیم.
تبدیل آتش نشانی قطعه ایست که دو کوپلینگ غیر هم سایز یا کوپلینگ و هیدرانت غیر هم سایز را بهم وصل می کند. این محصول اما ، سایز دوگانه دارد.
مثلا تبدیل ۲/۱ ۱ اینچ به ۲/۱ ۲ اینچ و البته از هر دوطرف قابل استفاده می باشد…
سایز هیدرانت آتش نشانی
مانند کوپلینگ ها، هیدرانت ها نیز دارای سایزهای ( قطر داخلی) مختلفی هستند
هیدرانت آتش نشانی آلومینیومی ۱ اینچ
هیدرانت آتش نشانی آلومینیومی۲/۱ ۱ اینچ
هیدرانت آتش نشانی آلومینیومی ۲ اینچ
هیدرانت آتش نشانی آلومینیومی ۲/۱ ۲ اینچ
هیدرانت آتش نشانی آلومینیومی ۳ اینچ
هیدرانت آتش نشانی آلومینیومی ۴ اینچ
نازل آتش نشانی
نازل آتش نشانی یکی از تجهیزات آتش نشانی و مهمترین بخش کپسول دستی و شیلنگ ماشین آتش نشانی اطفای حریق است.
از این قطعه برای پاشش آب یا فوم با فشار مناسب و دقت بالا روی آتش استفاده می شود.
نازل آتش نشانی در انواع و مدل های مختلف طراحی شده است که هر کدام از خصوصیات منحصر به فردی برخوردارند و سبب سهولت در عملیات خاموش کردن حریق خواهد شد.
نازل های آتش نشانی از اساسی ترین تجهیزات برای اطفای حریق که می توانند آب یا فوم را به شکل های مختلفی به سمت آتش هدایت کنند.
این نازل ها قابلیت امکان تنظیم آب و کف را دارند و اتصال هایشان طوری است که در مواقع ضروری به سرعت به شیلنگ های آتش نشانی وصل می شوند.
نازل آتش نشانی دارای قابلیت اسپری آب به شکل پرتاب آب به صورت جت و فوگ است و کفساز و کفپاش هستند.
انواع نازل آتش نشانی
انواع نازل آتش نشانی که روی لوله های آب قابل نصب هستند از جنس پلاستیک، برنز و آلومینیوم ساخته می شوند.
نازل ها در مدل ها و انواع مختلفی مانند نازل های ساده، سه حالته، توربو یا تفنگی در بازار عرضه می شوند.
نازل های ساده یا تک حالته
نازل های ساده یا تک حالته تنها دارای یک اهرم برای قطع و وصل کردن جریان آب هستند.
این محصول پیوستی ترمینال دارد که تنظیم درجه آب در حال جریان را انجام داده بدون قطع شدن جریان برق می تواند جریان آب را متوقف کند.
نازل های ساده یا تک حالته آتش نشانی از جنس آلومینیوم، استیل، برنج یا پلاستیکی هستند.
این محصول دارای یک دستگیره کنترلی بوده که تنها امکان قطع و وصل آب نه تنظیم آن وجود ندارد.
نازل های سه حالته
جنس نوک نازل های سه حالته از آلومینیوم و جنس بدنه نیز از پلاستیک یا آلومینیوم است و دارای سه حالت قطع، جت یا پودری و اسپری آب هستند.
از این نوع نازل های آتش نشانی بیشتر در خودروهای آتش نشانی، سایت های نفتی و مراکزی که سیستم اطفای آبی متحرک دارند استفاده می شود.
نازل آتش نشانی تفنگی یا سه حالته از جنس ها آلومنیوم، استیل، برنج یا پلاستیک بوده برای تحمل فشار بالا ساخته شده اند.
نازل های توربو یا تفنگی
نازل های توربو یا تفنگی دارای طراحی خاصی هستند و می توانند شدت آب را افزایش داده و به حالت های پاششی یا اسپری تبدیل کنند.
سایر انواع نازل آتش نشانی شامل نازل نیزه ای، نازل جت، نازل مه پاش، نازل اتوماتیک، نازل کارتریجی و نازل چند‌کاره می شود.
نازل برنج پایپ، نازل اسپری سر کج و نازل لوله ای مدل های دیگری هستند و دارای شکل خاصی بوده و برای عملکرد ویژه ای مورد استفاده قرار می گیرند.
نازل دستی
نازل دستی دارای خروجی های کمتر از ۱۳ کیلوگرم در ثانیه به صورت دستی حمل می شود.
از نازل های دستی در موتورهای آتش نشانی، پمپ های موتور دار یا ایستگاه های شیلنگ که در داخل ساختمان ها هستند استفاده می شود.
نازل جک دار
نازل جک دار هم به صورت دستی و هم روی وسایل مانند بالابرها یا ماشین یا مواردی از این قبیل نصب می شود.
از نازل های جک دار می توان برای موارد خاص تر استفاده کرد.
کاربرد نازل آتش نشانی
کاربرد نازل آتش نشانی با ویژگی ها و خصوصیات منحصر به فرد به صورت های مختلف پاشش و پرتاب آب یا کف برای اطفای حریق هستند.
نازل آتش نشانی با توجه به انواع مختلفی که دارند دارای کاربردهای متفاوتی هستند.
نازل ها دارای اتصال هایی هستند که به سرعت در هر زمان به شیلنگ آتش نشانی متصل می شوند.
جریان فوم یا محلول کف توسط پیوست به کمک اتصال نازل در یک قسمت پراکنده می شود.
دنباله نازل نشانی
تبدیل آتش نشانی
تبدیل آتش نشانی قطعه ای ست که دو کوپلینگ غیر هم سایز یا کوپلینگ و هیدرانت غیر هم سایز را به هم وصل می کند.
این محصول در دو سایز تولید می شود. تبدیل ۱/۵ اینچ به ۲/۵ اینچ که از هر دوطرف قابل استفاده است.
وزن آن حدود ۵۵۰ گرم و طول آن تقریبا ۴۵ میلی متر است.
در بین تجهیزات آتش نشانی که هر یک در جایگاه خود مهم و ضروری هستند، برخی از اجزا نقش کلیدی دارند.
مثلا کوپلینگ نقش بسیار مهم اتصال شیلنگ های آب به یکدیگر و افزایش فاصله انتقال آب از مخزن به محل آتش سوزی را ایفا می کند.
تبدیل آتش نشانی یکی از اتصالات آتش نشانی است و با استفاده از تبدیل آتش نشانی می توان از شیلنگی واحد برای دو نازل مختلف استفاده کرد.
می توان با وجود این محصول در خرید تجهیزات آتش نشانی صرفه جویی کرد.
در عین حال در هنگام بروز حادثه در صورتی که یکی از نازل ها دچار مشکل شود از تبدیل آتش نشانی استفاده کرد.
خرید اینترنتی از فروشگاه های معتبر و برندهای استاندارد همراه با گارانتی قابل انجام است.
قیمت مناسب و سایز متناسب با نیاز در جدول لیست قیمت سایت های مرتبط قابل مشاهده است.
کاربرد تبدیل آتش نشانی
کاربرد تبدیل آتش نشانی بسیار حساس و حیاتی است.
این محصول یکی از لوازم آتش نشانی و اطفای حریق بوده از جنس آلومینیومی ساخته می شود که مقاومت و طول عمر بسیار بالایی دارد.
قطر داخلی یک سری از وسایل آتش نشانی ازجمله شیر فلکه، هیدرانت، کوپلینگ، شیلنگ و نازل آتش نشانی معمولا یکسان است مثلا ۲ اینچ.
اگر یکی از این اجزا، مثلا شیلنگ آتش نشانی قطر داخلی متفاوتی داشته باشد.
مثلا ۱/۵ اینچ ، باید برای این شیلنگ از کوپلینگ ۱/۵ اینچ استفاده کرد.
از طرفی برای اتصال کوپلینگ ۱/۵ اینچ به شیرفلکه و هیدرانت، باید از کاربرد تبدیل آتش نشانی ۱/۵ اینچ به ۲ اینچ استفاده شود.
این محصول سایز ۱/۵ اینچ را به ۲/۵ اینچ تبدیل می کند.
جنس بدنه این تبدیل کوپلینگ آتش نشانی مانند خود کوپلینگ ها، از آلومینیوم بوده و فشار تست این محصول ۲۴ بار اندازه گیری شده است.
کاربرد تبدیل آتش نشانی برای باغبانی، کشاورزی و ساختمانی است.
تبدیل آتشنشانی در انواع مختلف با توجه به سایزهای استاندارد و متنوع شیلنگ ها و نازل ها، طراحی و ساخته می شوند.
انواع سایز کوپلینگ آتش نشانی شامل کوپلینگ ۱ اینچ، کوپلینگ۱.۵ اینچ، کوپلینگ ۲ اینچ و ۲.۵ , ۳ , ۳.۵ می شود.
سایز ورودی و خروجی در تبدیل کوپلینگی آتش نشانی با توجه به نیاز متفاوت و متغیر است.
مشخصات تبدیل آتش نشانی
مشخصات تبدیل آتش نشانی تبدیل رزوه ای STROZ مواردی است که هیدرانت آتش نشانی اتصال تجهیزات رزوه ای به اتصالات Storz را شامل می شود.
این محصول در ابتدای خطوط آب رسانی و پمپ های آتش نشانی نصب می شود.
اتصال شیرها، نازل ها و شیرهای ایستاده آتش نشانی به اتصالات آبرسانی از مشخصات تبدیل آتش نشانی است.
مشخصات تبدیل آتش نشانی سهولت و سرعت در جفت شدن فقط با یک ربع چرخش است.
قابلیت استفاده از آچار چند منظوره کوپلینگ برای باز و بست راحت تر است.
واشر آب بندی تخت با سختی مناسب و مقاوم به شرایط محیطی مختلف کاربرد دارد.
این محصول نیز نقش مهمی در تجهیزات آتش نشانی دارد.
جنس بدنه این تبدیل کوپلینگ آتش نشانی مانند خود کوپلینگ ها، از آلومینیوم است.
فشار تست این محصول ۲۴ بار اندازه گیری شده است.
مشخصات تبدیل آتش نشانی این است که سایز ۱/۵ اینچ را به ۲/۵ اینچ تبدیل می کند.
وزنی در حدود ۵۵۰ گرم داشته، طول آن تقریبا ۴۵ میلی متر است.
شیر فلکه آتش نشانی
شیر فلکه آتش نشانی یکی از ابزار مهم در تجهیزات آتش نشانی به شمار می آید.
برای تامین آب زمان حریق، شستشوی خیابان و آبدهی باغچه ها استفاده می شود.
جنس شیرآلات آتش نشانی معمولا از آلیاژ برنج است که همان ترکیب مس و روی بوده و از طول عمر بالایی برخوردار است.
دو نوع شیر فلکه آتش نشانی داریم زاویه دار و ایستاده که در جوار مدارس و خیابان ها و دیگر امکان عمومی وجود دارد.
شیر زاویه دار در جعبه یا باکس آتش نشانی استفاده می شود و در کل برای نصب در تابلوی آتش نشانی استفاده می شود.
شیر فلکه آتش نشانی برنجی نقش مهمی در کنترل آب ورودی به داخل مجموعه ی اطفای حریق بازی می کند.
در بین مجموعه اطفای حریق اجزای مختلفی وجود دارد که هرکدام را براساس نیاز و کاربرد انتخاب می کنند.
ﻣﺤﻞ ﻧﺼﺐ ﺷﯿﺮ ﺁﺗﺶ ﻧﺸﺎﻧﯽ ﺑﺎﯾﺪ ﺩﺍﺭﺍی ﺯﯾﺮﺳﺎﺯی ﻣﻨﺎﺳﺒﯽ ﺑﺎﺷﺪ ﺗﺎ ﺍﺯ ﻧﺸﺴﺖ ﺷﯿﺮ ﺟﻠﻮﮔﯿﺮی ﺷﻮﺩ.
شیر آتش نشانی به جز بازدیدهای منظم برای اطمینان از سالم و بی نقص بودن آن، نیاز به مراقبت همیشگی ندارد.
کاربرد شیر فلکه آتش نشانی
با توجه به کاربرد شیر فلکه آتش نشانی و ایمنی در سازه مسکونی و اداری و ضروری بودن این تجهیزات، برندهای زیادی اقدام به تولید این ابزار کرده اند.
کاربرد شیر فلکه آتش نشانی برنجی در شهر یا مناطق صنعتی خطرآفرین می تواند عملکردی بهتر از خودروی آتش نشانی داشته باشد.
ﺷﯿﺮهای ﺁﺗﺶ ﻧﺸﺎﻧﯽ ﺯﻣﯿﻨﯽ ﯾﺎ ﺍﯾﺴﺘﺎﺩﻩ ﻋﻼوﻩ ﺑﺮ ﺷﯿﺮ ﻗﻄﻊ و وﺻﻞ ﺍﺻﻠﯽ ﻣﺘﺼﻞ ﺑﻪ ﺷﯿﺮ ﺑﺎﯾﺪ ﺩﺍﺭﺍی ﯾﮏ ﺷﯿﺮ ﻗﻄﻊ و وﺻﻞ ﺟﺪﺍﮔﺎﻧﻪ ﺑﺎﺷند.
برای ﺗﻌﻤﯿﺮ ﯾﺎ ﺗﻌﻮﯾﺾ ﺷﯿﺮ فلکه ﺁﺗﺶ ﻧﺸﺎﻧﯽ باید ﺍﻣﮑﺎﻥ ﻗﻄﻊ ﺟﺮﯾﺎﻥ وﺟﻮﺩ ﺩﺍﺷﺘﻪ باشد.
ﺷﯿﺮ ﻗﻄﻊ و وﺻﻞ ﺟﺪﺍﮔﺎﻧﻪ ﯾﺎ ﺑﻼﻓﺎﺻﻠﻪ ﭘﺲ ﺍﺯ ﻓﻠﻨﺞ ﺷﯿﺮ ﺁﺗﺶ ﻧﺸﺎﻧﯽ وصل می ﺷﻮﺩ.
این محصول ﺩﺭ ﻓﺎﺻﻠﻪ ﯾﮑﺴﺎﻥ و ﺍﺯ ﭘﯿﺶ ﺗﻌﯿﯿﻦ ﺷﺪﻩ ﻧﺴﺒﺖ ﺑﻪ ﺷﯿﺮ ﺁﺗﺶ ﻧﺸﺎﻧﯽ ﻣﺘﺼﻞ می ﺷﻮﺩ ﺗﺎ ﺩﺭ ﻣﻮﺍﻗﻊ ﺍﺿﻄﺮﺍﺭی ﺍﻣﮑﺎﻥ ﺩﺳﺘﺮﺳﯽ ﺳﺮﯾﻊ وﺟﻮﺩ ﺩﺍﺷﺘﻪ ﺑﺎﺷﺪ.
برای ﺍﺟﺮﺍی ﺯﯾﺮﺳﺎﺯی ﺑﺎﯾﺪ ﺩﺭ ﻣﺤﻞ ﺗﺨﻠﯿﻪ ﻣﺤﻔﻈﻪ ﺷﯿﺮ ﻣﻘﺪﺍﺭی ﻣﺼﺎﻟﺢ ﺳﻨﮕﯽ درشت دانه ﺭﯾﺨﺘﻪ ﺷﻮﺩ ﺗﺎ ﺍﻣﮑﺎﻥ ﺯﻫﮑﺸﯽ وﺟﻮﺩ ﺩﺍﺷﺘﻪ ﺑﺎﺷﺪ.
ﺩﺭ ﻣﻨﺎﻃﻘﯽ ﮐﻪ ﺳﻄﺢ ﺁﺏ ﺯﯾﺮﺯﻣﯿﻨﯽ ﺑﺎﻻﺗﺮ ﺍﺯ ﻣﺤﻞ ﺗﺨﻠﯿﻪ ﻣﺤﻔﻈﻪ ﺷﯿﺮ ﺁﺗﺶ ﻧﺸﺎﻧﯽ ﺍﯾﺴﺘﺎﺩﻩ ﺍﺳﺖ ﺍﺯ ﺷﯿﺮ ﺑﺎ ﺗﺨﻠﯿﻪ ﺧﻮﺩﮐﺎﺭ ﺍﺳﺘﻔﺎﺩﻩ ﻣﯽ ﺷﻮﺩ.
ﺗﺨﻠﯿﻪ ﻣﺤﻔﻈﻪ ﺷﯿﺮ ﭘﺲ ﺍﺯ ﻫﺮ ﺑﺎﺭ ﺍﺳﺘﻔﺎﺩﻩ ﺗﻮﺳﻂ ﭘﻤﭗ ﺩﺳﺘﯽ ﺻﻮﺭﺕ می گیرد.
ﺷﯿﺮ فلکه ﺁﺗﺶ ﻧﺸﺎﻧﯽ ﻫﻨﮕﺎﻡ ﺁﺯﻣﺎﯾﺶ ﺧﻂ ﻟﻮﻟﻪ ﺟﺪﯾﺪ ﻧﺒﺎﯾﺪ ﺗﺤﺖ ﻓﺸﺎﺭ ﺗﺴﺖ ﺧﻂ ﻟﻮﻟﻪ ﻗﺮﺍﺭ ﮔﯿﺮﺩ.
ﺑﺎﯾﺪ ﺗﻮﺳﻂ ﺷﯿﺮ ﻗﻄﻊ و وﺻﻞ ﺍﺿﺎﻓﯽ، ﺟﺮﯾﺎﻥ وﺭوﺩی ﺑﻪ ﺷﯿﺮ ﺁﺗﺶ ﻧﺸﺎﻧﯽ ﻗﻄﻊ ﺑﺎﺷﺪ.
انواع شیر فلکه آتش نشانی
انواع شیر فلکه آتش نشانی ﺑﺎ ﺗﻮﺟﻪ ﺑﻪ ﻣﺤﻞ ﻧﺼﺐ و ﻧﻮﻉ ﺷﯿﺮ ﺑﻪ ﺍﻧﻮﺍﻉ زیر تقسیم می شوند:
ﺷﯿﺮ فلکه ﺁﺗﺶ نشانی ﺍﯾﺴﺘﺎﺩﻩ ﺑﺎ ﻣﺤﻔﻈﻪ ﺧﺸﮏ
ﺷﯿﺮ فلکه آتش نشانی ﺍﯾﺴﺘﺎﺩﻩ ﺑﺎ ﻣﺤﻔﻈﻪ ﺗﺮ
ﺷﯿﺮ فلکه ﺁﺗﺶ ﻧﺸﺎﻧﯽ ﺯﻣﯿﻨﯽ
ویژگی های شیر فلکه آتش نشانی
با استفاده از ویژگی های شیر فلکه آتش نشانی برنجی می توان آتش در ساختمان ها، راه پله ها، فروشگاه ها، پارکینگ ساختمان و… را خاموش کرد.
استفاده از این ابزار در فضاهایی مناسب است که انتظار می رود جریان سیال به طور کامل باز یا بسته شود.
ویژگی های شیر فلکه آتش نشانی موجب می شود که در ساخت و ساز ها کاربرد داشته و با تایید شرکت آتش نشانی نصب شود.
یکی از مشخصات شیر فلکه آتش نشانی این است که سر پایین آن باید به لوله آب وصل شود.
بدنه شیر فلکه آتش نشانی معمولا از برنج است.
ﺭﻧﮓ ﺁﻣﯿﺰی ﺧﺎﺭﺟﯽ ﺷﯿﺮ ﺁﺗﺶ ﻧﺸﺎﻧﯽ ﺍﯾﺴﺘﺎﺩﻩ ﺑﺎﯾﺪ ﺑﻪ ﯾﮑﯽ ﺍﺯ رنگ های ﺯﺭﺩ، ﻧﺎﺭﻧﺠﯽ ﯾﺎ ﻗﺮﻣﺰ ﺑﺎﺷﺪ ﮐﻪ ﻫﻢ ﺩﺭ ﺭوﺯ و ﻫﻢ ﺩﺭ ﺷﺐ ﻗﺎﺑﻞ دیدن ﺑﺎﺷﺪ.
هزینه خرید و نصب شیر در مقایسه با سایر هزینه های ساختمان بسیار اندک است.
شیرفلکه تنظیم فشار آتش نشانی
شیرفلکه تنظیم فشار با کنترل فشار اضافی در طبقات پایین و هدایت فشار اضافی به طبقات بالاتر، باعث تامین فشار متعادل شده و پایدار برای تمامی طبقات می‌شود.
در ساختمان‌های بلندمرتبه، آتش نشانان با مشکل پایین بودن فشار آب مواجه هستند.
فشار آب در طبقات پایین، بیش از اندازه نیاز بوده و فشار طبقات بالا نیز کمتر از حد استاندارد است.
شیرفلکه تنظیم فشار آریاکوپلینگ ابزاری برای کنترل فشار آب در تاسیسات اطفای حریق است.
شیرفلکه تنظیم فشار با کنترل دبی، فشار را کنترل کرده و در سطح مشخصی نگه می‌دارد.
در نتیجه با تنظیم فشار در سطح مورد نظر در طبقات پایین، فشار اضافی به طبقات بالا هدایت شده و امکان استفاده از فشار کافی در طبقات بالاتر فراهم می‌شود.
لازم به ذکر است با خارج کردن ضامن، سیستم تنظیم کننده فشار از مدار خارج شده و می‌توان از شیرفلکه تنظیم فشار در حداکثر فشار کاری استفاده کرد.
انواع شیرفلکه تنظیم فشار آتش نشانی
شیر فلکه تنظیم فشار آتشنشانی یک نوع شیر خاص است که برای کنترل و تنظیم فشار آب در سیستم آتشنشانی استفاده می‌شود.
این شیرها به عنوان اتصالات اصلی در سیستم‌های آتشنشانی قرار می‌گیرند و به صورت خودکار یا دستی می‌توانند فشار آب را تنظیم کنند.
شیر فلکه تنظیم فشار آتشنشانی اغلب در دو نوع عمده تولید می‌شود:
شیر فلکه آتوماتیک
این نوع شیر فلکه با توجه به فشار آب وارد شده به سیستم، به طور خودکار فشار آب را تنظیم می‌کند.
در صورت افزایش فشار آب بیش از مقدار تعیین شده، شیر فلکه آتوماتیک به طور خودکار کاهش فشار آب را فراهم می‌کند تا به حد مجاز برسد.
این شیرها اغلب به عنوان یک قسمت از سیستم اطفای حریق خودکار استفاده می‌شوند.
شیر فلکه دستی
این نوع شیر فلکه توسط اپراتور یا آتش‌نشان به صورت دستی تنظیم می‌شود. با چرخاندن دسته شیر، فشار آب در سیستم آتشنشانی را می‌توان کنترل کرد.
این شیرها به صورت دستی توسط کاربر تنظیم می‌شوند و به دلیل ساختار ساده و کارکرد قابل اطمینان، مورد استفاده وسیع قرار می‌گیرند.
استفاده از شیر فلکه تنظیم فشار آتشنشانی به منظور حفظ فشار مناسب در سیستم آتشنشانی بسیار مهم است.
این شیرها به کنترل جریان آب و حفظ فشار استاندارد در سیستم کمک می‌کنند و تأمین کننده عملکرد صحیح و قابل اطمینان سیستم آتشنشانی هستند.
ویژگی‌های شیرفلکه تنظیم فشار آریاکوپلینگ
- تولید در دو زاویه خروجی ۹۰ و ۱۳۵ درجه مطابق الزامات استاندارد
- ماشینکاری CNC بدنه و ملحقات با تلرانسهای محدود
- استفاده از واشرهای آببندی با کیفیت و مقاوم بـه سایش و خوردگی
- استفاده از ملحقات و ریز قطعات استیل و برنجی به منظور جلوگیری از خوردگی به دلیل تماس مستمر با آب
- استفاده از واشر Cup-V در شفت مرکزی جهت آب بندی مستحکم‌تر
- سیستم هرزگرد شفت مرکزی جهت آب بندی دقیق‌تر
- دارای گواهی آزمون هیدرواستاتیک تا فشار 50bar
- قابلیت خارج کـردن ضامن تنظیم فشار و استفاده از شیرفلکه در حداکثر فشار کاری
- آزمون استحکام فشار تا 80Bar
- فشارکاری: 16Bar
- فشار آزمون: 32Bar
کاربرد شیرفلکه تنظیم فشار آتش نشانی آریا کوپلینگ
شیر فلکه تنظیم فشار آتشنشانی آریا کوپلینگ برای کاربردهای مختلف در سیستم‌های آتشنشانی استفاده می‌شود.
مهمترین کاربردهای شیر فلکه تنظیم فشار آتشنشانی عبارتند از:
کنترل فشار آب
شیر فلکه تنظیم فشار آتشنشانی برای کنترل و تنظیم فشار آب در سیستم آتشنشانی استفاده می‌شود.
با تنظیم درست فشار آب، از یک سو حفظ فشار مناسب در سیستم اطفای حریق و از سوی دیگر جلوگیری از فشار زیاد و خطرناک در سیستم اطفا حریق حاصل می‌شود.
حفظ فشار ثابت
شیر فلکه تنظیم فشار آتشنشانی به عنوان یک اتصال اصلی در سیستم‌های اطفا حریق مورد استفاده قرار می‌گیرد تا فشار آب در سیستم به طور ثابت حفظ شود.
این اتصال از تغییرات فشار آب خارجی تحت تأثیر قرار نمی‌گیرد و به ماندگاری و عملکرد صحیح سیستم کمک می‌کند.
جلوگیری از برگشت آب
شیر فلکه تنظیم فشار آتشنشانی می‌تواند به عنوان یک شیر برگشتی عمل کند و جلوگیری از برگشت آب در سیستم را تضمین کند.
این اتصال مانع از عبور آب در جهت برعکس می‌شود و به جلوگیری از آلودگی آب و محافظت از سیستم آتشنشانی در مواجهه با آتش می‌پردازد.
تنظیم جریان آب
شیر فلکه تنظیم فشار آتشنشانی قادر به تنظیم جریان آب در سیستم است.
با تغییر میزان باز و بسته شدن شیر، جریان آب می‌تواند تنظیم شود و به کاربردهای مختلفی مانند تنظیم جریان آب در نقاط خاص سیستم آتشنشانی، کنترل پشتیبانی از مواد شیمیایی در سیستم اطفا حریق و غیره مناسب باشد.
شیر فلکه تنظیم فشار آتشنشانی به عنوان یک اتصال مهم و حیاتی در سیستم‌های آتشنشانی با ایجاد کنترل دقیق بر فشار آب و جریان آب، به حفظ امنیت و عملکرد بهینه سیستم اطفای حریق کمک می‌کند.
شیر فشار شکن آتش نشانی
شیر فشار شکن آریاکوپلینگ نوعی شیر کاهنده فشار یا PRV بوده و برای کنترل و تثبیت فشار در تاسیسات آبرسانی کاربرد دارد.
افت فشار در سیستم تاسیسات لولـه کشی آب، یکی از مشکلات شایع در ساختمان‌های بلند مرتبه است.
با افزایش فشار پمپ، در طبقات پایین ساختمان، فشار سیسـتم از سطح فشار مجاز بالاتر رفته و باعث آسیب به ابزارهای متصل به لوله کشی می‌گردد.
شیر فشار شکن بهترین راه حل مشکلات ایـن چنینی است.
این شیرها در مسیر سیستم آبرسانی در داخل جعبه و قرقره آتش نشانی در هـر طبقه از ساختمان نصب می‌شوند.
این شیرها چه در حین استفاده از آب (دینامیک) و چه در حالت عدم استفاده (استاتیک)، سطح فشار را کنترل کرده و نوسانات آن را تعدیل می‌کنند.
شیر فشار شکن یکی از محصولات مجموعه آریاکوپلینگ است.
مزایای شیر فشار شکن آتش نشانی
- از مزایای استفاده از این محصول می‌توانیم به موارد زیر اشاره کرد:
- کنترل و تثبیت فشار در مقدار مشخص با وجود نوسان در فشار
- تامین فشار مساوی و یکنواخت در طبقات مختلف برای مصارف مختلف
- افزایش عمر اتصالات و ابزارهای متصل به سیستم لوله کشی
- جلوگیری از پدیده ضربه قوچ در اتصالات آبرسانی
- صرفه جویی در مصرف آب تا ۳۰ درصد
- استفاده بهینه از فشار پمپ و کاهش هزینه ها
مشخصات فنی شیر فشار شکن آتش نشانی
- • کنترل فشار خروجی بین ۱.۲ تا 6Bar
• قابل استفاده تا دمای ۸۰ درجه سانتیگراد
• فشار کاری تا 15Bar؛ فشار آزمون تا 25Bar
• قابلیت نصب مانومتر جهت کنترل و پایش سطح فشار
• استفاده از فنر مستحکم مقاوم به خوردگی در فرآیند تنظیم فشار
• تولید مطابق دستورالعمل‌های استاندارد NFPA14 و استاندارد BS EN 1567
• استفاده از روشهای ماشینکاری CNC جهت اطمینان در دقت و کیفیت و انطباق ابعادی
• ساخته شده از متریال پایه مس با آبکاری کروم مقاوم به فشار و خوردگی و بدون ایجاد آلودگی برای آب
• استفاده از واشر آب بندی EPDM جهت افزایش مقاومت و جلوگیری از نشتی در اثر تنظیمات متوالی و گذشت زمان
• دارای ورودی و خروجی رزوه‌ای با سایز ۳/۴ اینچ، جهت استفاده در لوله‌های ورودی هوزریل در داخل جعبه آتش نشانی
کاربرد شیر فشار شکن آتش نشانی
شیر فشارشکن یا Pressure Relief Valve در سیستم‌های آتشنشانی استفاده می‌شود تا فشار زیاد درون سیستم آتشنشانی را تخلیه کند و از وقوع خطرات جدی مانند انفجار و خرابی سیستم جلوگیری کند.
کاربردهای اصلی شیر فشارشکن آتشنشانی عبارتند از:
کنترل فشار
در صورت افزایش ناگهانی فشار درون سیستم آتشنشانی به علت عوامل مانند افزایش دما یا انسداد لوله‌ها، شیر فشارشکن وظیفه تخلیه فشار زیاد را بر عهده می‌گیرد. این شیرها با باز شدن خودکار به مقدار تعیین شده، فشار را تخلیه کرده و سیستم را در معرض خطرات جدی قرار نمی‌دهند.
جلوگیری از انفجار
با افزایش فشار در سیستم آتشنشانی به فراتر از حد مجاز، خطر انفجار و خرابی سیستم افزایش می‌یابد. شیر فشارشکن با تخلیه فشار اضافی به طور خودکار، از ایجاد انفجار و خسارت‌های ناگهانی جلوگیری می‌کند و سیستم را در حدود امن فشار نگه می‌دارد.
حفاظت از تجهیزات
فشار زیاد در سیستم آتشنشانی می‌تواند به تجهیزات و قطعات سیستم آسیب برساند و عمر آنها را کاهش دهد. با استفاده از شیر فشارشکن، فشار زیاد به طور مداوم از سیستم تخلیه می‌شود و تجهیزات را در برابر آسیب ناشی از فشار بیش از حد حفظ می‌کند.
حفظ عملکرد سیستم
با نصب شیر فشارشکن در سیستم آتشنشانی، اطمینان حاصل می‌شود که در صورت افزایش غیرمنتظره فشار، سیستم به درستی عمل کرده و فشار را تخلیه می‌کند. این اتصال به حفظ عملکرد سیستم آتشنشانی در شرایط اضطراری و ایمنی کارکنان کمک می‌کند.
شیر فشارشکن آتشنشانی به عنوان یک عنصر اساسی در سیستم‌های آتشنشانی استفاده می‌شود تا از حفظ امنیت، کارایی و عملکرد صحیح سیستم اطفای حریق اطمینان حاصل شود.
شیر سیامی آتش نشانی
شـیر سیامی (Breeching Collecting) یا اتصال‌های آتشنشانی، تجهیزاتی هستند که برای تجمیع منابع آب و پمپ های خارج از سیستم آتشنشانی ساختمان، کاربرد دارند.
این تجهیزات، شامل یک خروجی با قطر بزرگ و دو ورودی با قطر کوچکتر هستند.
خروجی شیر سیامی بـه سامانه لوله ایستاده خشک یا ترکیبـی آتشنشانی متصل می‌شود.
شیر سیامی اغلب در ورودی اماکن در جاهای در دسترس نصب می‌گردد تـا آتش‌نشانان در مواقع حادثه بـه سرعت وارد عمل شده و آب مـورد نیاز سیستم‌ها و تجهیزات آتشنشانی را تامین کنند.
ویژگی شیر سیامی آتش نشانی آریا کوپلینگ
- دارای دو ورودی به قطر ۲ ۱/۲اینچ
- دارای یک خروجی به سایز ۴ اینچ با قابلیت اتصال به سایزهای ۳ و ۲ ½ اینچ
- قابل اتصال به انواع کوپلینگ‌هــای آتشنشانی جهت استفاده در محیط های شــهری، صنعتــی، پالایشگاهی و نیروگاهــی
- ساخت بدنه آلومینیومی مستحکم بــا آلیـاژ گریــد A356 بــا فراینــد ویــژه عملیات حرارتی جهت افزایش استحکام و مقاومت سطحی
- استفاده از واشرهای آب بندی با مواد اولیه با کیفیت براساس استانداردهای DIN 14302 ، DIN 53505 و DIN 4323
- اعمال پوشش رنگ الکترواستاتیک مقاوم به خوردگی و سـایش
- قابل استفاده برای محیط‌های با خورندگی بالا
- فشار کاری 16Bar
- تولید و آزمون مطابق با استاندارد DIN14355
کاربرد شیر سیامی آتش نشانی
شیر سیامی آتشنشانی یکی از تجهیزات آتش نشانی است که در سیستم‌های آتشنشانی استفاده می‌شود و کاربردهای متنوعی دارد.
این شیربه عنوان نقطه‌ای اتصال بین لوله‌ها و سیستم‌های آتشنشانی مورد استفاده قرار می‌گیرد و نقش کلیدی در کنترل جریان آب در هنگام حادثه آتش سوزی دارد.
کاربردهای شیر سیامی آتشنشانی عبارتند از:
اتصال خط آب
شیر سیامی آتشنشانی برای اتصال خطوط آب به سیستم‌های آتشنشانی استفاده می‌شود.
این شیرها به جای اتصال مستقیم خطوط آب به شبکه‌های آتشنشانی، به شکل مناسبی برای اتصال اتصالی همزمان برای چندین خط آب استفاده می‌شوند.
کنترل جریان آب
شیر سیامی آتشنشانی قادر است جریان آب را کنترل کند.
در صورت بروز حریق، آب را می‌توان توسط این شیرها از طریق خطوط آتشنشانی به حریق رساند و جریان آن را کنترل کرد.
این امکان وجود دارد که با استفاده از شیر سیامی آتشنشانی، جریان آب به مناطق خاصی از ساختمان تنظیم شود.
اتصال ابزار آتشنشانی
شیر سیامی آتشنشانی معمولاً به عنوان نقطه اتصال ابزارهای آتشنشانی مانند خطوط شلنگ، شلنگ‌های فوم، ابزارهای انتقال آب و سایر تجهیزات آتشنشانی استفاده می‌شود.
این شیرها به عنوان نقطه اتصال قابل تنظیم و مطمئن برای ابزارهای آتشنشانی عمل می‌کنند.
تقسیم جریان آب
شیر سیامی آتشنشانی امکان تقسیم جریان آب را بین چندین خط آتشنشانی فراهم می‌کند.
این امکان به آتش‌نشانان کمک می‌کند تا در صورت لزوم، آب را به مناطق مختلفی از ساختمان هدایت کرده و کنترل آتش سوزی را افزایش دهند.
به طور کلی، شیر سیامی آتشنشانی نقش اساسی در کنترل جریان آب در سیستم‌های آتشنشانی دارد و برای اتصال، کنترل و توزیع آب در صورت حادثه آتش سوزی استفاده می‌شود.
کوپلینگ آتش نشانی
کوپلینگ آتش نشانی یکی از ابزارهای مهم و اساسی در تجهیزات آتش نشانی و عملیات اطفای حریق است.
به ابزارهایی که برای اتصال شیلنگ آتش نشانی به یکدیگر یا اتصال شیلنگ به تجهیزات و پمپ های آتش نشانی مورد استفاده قرار می گیرند، کوپلینگ می گویند.
انواع مختلف کوپلینگ در همه جای دنیا کاربردهای مختلف دارد.
برای اینکه یک شیلنگ آتش نشانی به طور ایمن و موثر کار کند، انتخاب مناسب آن ضروری است.
کوپلینگ آتش نشانی یک اتصال دهنده در انتهای یک شیلنگ است.
درواقع ابزاری که برای اتصال شیلنگ های آتش نشانی به همدیگر یا اتصال شیلنگ ها به تجهیزات آبرسانی است.
این محصول معمولا از فولاد، برنج، فولاد ضد زنگ، آلومینیوم یا پلاستیک ساخته می شود.
انواع کوپلینگ آتش نشانی
انواع کوپلینگ آتش نشانی شامل ۱۲ نوع می شود که هریک از آنها پرکاربرد هستند.
کوپلینگ STOR
با استفاده از کوپلینگ STOR با سرعت و راحت فقط با چرخاندن ۹۰ درجه ای دو قسمت کوپلینگ می توان ابزارهای مختلف آتش نشانی را به همدیگر متصل کرد.
کوپلینگ BS یا کوپلینگ انگلیسی
کوپلینگ BS یا کوپلینگ انگلیسی مخصوص انتقال سیال در فشارهای بالا بوده و دارای دو گوشواره برای باز و بست نر و مادگی است.
کوپلینگ NH
کوپلینگ NH به صورت نر و مادگی ساخته شده و به وسیله اتصال رزوه ای به همدیگر متصل می شود.
کوپلینگ Barcelona
کوپلینگ Barcelona بدون نر و مادگی بوده و دارای ۳ زبانه یا قلاب برای اتصال دو جزء کوپلینگ است.
این نوع کوپلینگ فقط برای فشار قابل استفاده بوده و برای ساکشن یا مکش قابلیت استفاده ندارد.
کوپلینگ GOST
کوپلینگ GOST نوعی کوپلینگ بدون نر و مادگی است که در کشور روسیه برای اتصال شیلنگ های آتش نشانی به کار می رود.
این کوپلینگ های روسی تحت استاندارد GOST R 53279-2009 تولید می شوند.
کوپلینگ Guillemin Symmetrical یا کوپلینگ فرانسوی
کوپلینگ Guillemin Symmetrical یا کوپلینگ فرانسوی فقط برای فشار مناسب بوده و کوپله کردن این اتصالات با دست نیز امکان پذیر است.
در سایزهای بالاتر بهتر است از آچار کوپلینگ استفاده شود، این کوپلینگ دارای نر و مادگی نبوده و از دو جزء یکسان تشکیل شده است.
کوپلینگ Machino یا ژاپنی
کوپلینگ Machino یا ژاپنی از نوع اتصال سریع بوده و دو جزء نر و مادگی دارد، این دو جزء با فشار اندکی در همدیگر قفل می شوند.
این نوع کوپلینگ برای محافظت بیشتر در برابر ضربات ناشی از رها شدن در عملیات اطفای حریق دارای یک محافظ لاستیکی به دور جزء مادگی است.
کوپلینگ Nakajima
کوپلینگ Nakajima یک کوپلینگ بدون نر و مادگی ژاپنی است که برای اتصالات آبرسانی آتش نشانی شیلنگ، پمپ، نازل و… آتش نشانی) کاربرد دارد.
اتصال آن مانند اتصالات Storz بوده و قابلیت چرخش به صورت هرزگرد برای راحتی در اتصال را دارد.
کوپلینگ نروژی Norlas
کوپلینگ نروژی Norlas با متریال آلیاژهای پایه مس ساخته شده و در مصارف آبرسانی آتش نشانی و سازه های نفتی فراساحلی کاربرد دارد.
این نوع کوپلینگ بدون نر و مادگی بوده و دارای ۲ زبانه یا قلاب اتصال است که مانند سایر کوپلینگ ها، با ربع چرخش جفت می شوند.
کوپلینگ روسی ROTTA
کوپلینگ روسی ROTTA با سه زبانه اتصال و به صورت بدون نر و مادگی ساخته می شوند.
این کوپلینگ ها شباهت زیادی به کوپلینگ های Barcelona دارند و در مصارف آبرسانی آتش نشانی کاربرد دارند.
کوپلینگ ایتالیایی UNI
کوپلینگ ایتالیایی UNI دارای دو جزء نر و مادگی بوده و از نوع کوپلینگ های رزوه ای است.
این نوع کوپلینگ در مصارف آتش نشانی مورد استفاده است و آب بندی آن با واشر لاستیکی بوده و علاوه بر فشار در مکش یا ساکشن نیز کاربرد دارد.
کوپلینگ Camlock
کوپلینگ Camlock دارای دو جزء نر و مادگی بوده که روی جزء مادگی بازوهایی برای کوپله کردن اتصال تعبیه شده است.
بست کوپلینگ آتش نشانی
بست کوپلینگ آتش نشانی (محصول شرکت آریاکوپلینگ)، ابزاری برای آب بندی اتصال شیلنگ‌های آتش نشانی بـه انواع کوپلینگ شیلنگ خور است.
بـا استفاده از بست کوپلینگ، علاوه بر آب بندی مستحکم اتصال شیلنگ به کوپلینگ، به بافت شیلنگ آسیبی نمی‌رسد.
همچنین راحتی در باز و بست و استحکام بالا در برابر ضربه از مهمترین ویژگی های ایـن محصول است.
این در حالی است که اتصال سیم پیچی علاوه بـر آسیب به بافت پلی استر شیلنگ آتش نشانی در بلند مدت، قابلیت بـاز و بست ندارد.
بست تخصصی کوپلینگ دارای گواهی آزمون عدم نشتی اتصال شیلنگ به کوپلینگ تا فشار 60bar است.
کدهای HC1500 و HC2500 بـه ترتیب با قطرهای داخلی ۳۸ و ۶۵ میلیمتر مخصوص نصب بر روی کوپلینگ STORZ و کد HC2500 با قطر داخلی ۵.۶۳ میلیمتر، مخصوص نصب بر روی کوپلینگ BS است.
انواع بست کوپلینگ آتشنشانی
بست کوپلینگ آتشنشانی یک نوع اتصال است که در سیستم‌های آبرسانی برای اتصال لوله‌های آتشنشانی به یکدیگر استفاده می‌شود.
این بست کوپلینگ‌ها اغلب از آلیاژ آهن یا آلومینیوم ساخته می‌شوند و قادرند به شدت فشار آب در سیستم آتشنشانی تحمل کنند.
بست کوپلینگ‌های آتشنشانی به دو نوع تقسیم می‌شوند:
بست کوپلینگ‌های مشترک و بست کوپلینگ‌های آبیاری.
بست کوپلینگ‌های مشترک در سیستم‌های آتشنشانی استفاده می‌شوند و به دو طرف لوله‌های آبیاری متصل می‌شوند.
این نوع بست کوپلینگ‌ها اغلب به صورت مسطح یا دایره‌ای طراحی شده‌اند و دارای پیچ متحرک هستند که با یک مفتول برای ایجاد اتصال محکم در محل مورد نیاز پیچیده می‌شود.
بست کوپلینگ‌های آبیاری نیز برای اتصال لوله‌های آبیاری در سیستم‌های آبیاری و آتشنشانی استفاده می‌شوند.
این نوع بست کوپلینگ‌ها اغلب دارای پیچ متحرکی هستند که با دوران آن، لوله‌ها به هم متصل می‌شوند. طراحی این بست کوپلینگ‌ها به گونه‌ای است که بتوان آنها را به سرعت و آسانی از هم جدا کرد.
بست کوپلینگ‌های آتشنشانی معمولاً با استانداردهای مشخصی هماهنگ هستند تا امکان اتصال و جداسازی سریع و قابل اعتماد را فراهم کنند.
استفاده صحیح از این بست کوپلینگ‌ها و تأمین نگهداری و تعمیرات منظم آنها، اهمیت بسیاری در صحت و عملکرد صحیح سیستم‌های آتشنشانی دارد.
ویژگی بست کوپلینگ آریا کوپلینگ
- راحتی و سرعت در نصب
- آب بندی کامل اتصال شیلنگ به کوپلینگ بدون آسیب به شیلنگ در درازمدت
- مناسب برای کوپلینگ‌های مختلف آتش نشانی مانند SROZ ، BS و…
- تاییدیه آزمون هیدرواستاتیک صحت عملکرد بدون نشتی تا فشار 60Bar
کاربرد بست کوپلینگ‌های آتشنشانی کوپلینگ
بست کوپلینگ‌های آتشنشانی کوپلینگ در سیستم‌های آبیاری و آتشنشانی دارای کاربردهای متعددی هستند.
این بست کوپلینگ‌ها به عنوان اتصالات اصلی برای اتصال و جداسازی لوله‌ها و قطعات مختلف در سیستم‌های آتشنشانی استفاده می‌شوند.
در زیر تعدادی از کاربردهای بست کوپلینگ‌های آتشنشانی را بررسی می‌کنیم:
اتصال لوله‌ها
بست کوپلینگ‌ها برای اتصال لوله‌های آتشنشانی به یکدیگر استفاده می‌شوند. این لوله‌ها می‌توانند شامل لوله‌های آب تغذیه، لوله‌های پنجه آتشنشانی، لوله‌های شعله‌ور و سایر قطعات سیستم آتشنشانی باشند.
اتصال فواره‌های آب
در برخی مواقع، بست کوپلینگ‌ها برای اتصال فواره‌های آب در سیستم‌های آتشنشانی استفاده می‌شوند. این فواره‌ها معمولاً در انتهای لوله‌ها قرار می‌گیرند و با استفاده از بست کوپلینگ‌ها به لوله‌ها متصل می‌شوند.
تعویض و نگهداری لوله‌ها
بست کوپلینگ‌ها امکان تعویض و جداسازی سریع لوله‌های آتشنشانی را فراهم می‌کنند. این اتصالات متحرک به شدت فشار آب مقابله می‌کنند و می‌توانند به سرعت لوله‌ها را جدا کرده و تعویض کنند.
اتصالات پمپ آب
بست کوپلینگ‌ها نقش مهمی در اتصال لوله‌ها به پمپ‌های آب در سیستم‌های آتشنشانی دارند. با استفاده از این بست کوپلینگ‌ها، لوله‌ها به پمپ آب متصل می‌شوند و جریان آب را به سمت مورد نظر هدایت می‌کنند.
تجهیزات اضافی
بست کوپلینگ‌ها می‌توانند برای اتصال تجهیزات اضافی مانند شیرها، اتصالات دورانی و دیگر قطعات سیستم آتشنشانی استفاده شوند.
با توجه به کاربردهای گسترده بست کوپلینگ‌های آتشنشانی، انتخاب و استفاده صحیح از آنها از اهمیت بالایی برخوردار است تا عملکرد صحیح و ایمنی سیستم آتشنشانی تضمین شود.
درپوش هیدرانت
درپوش هیدرانت آتش نشانی از بهترین آلیاژهای آلومینیوم و با سایزهای مختلفی ساخته و تولید می شود.
طراحی و ساخت درپوش هیدرانت آریا کوپلینگ به صورت کاملا حرفه ای و استاندارد توسط گروه و مجموعه آریا انجام شده است.
این محصول یکی از انواع اتصالات و تجهیزات آتش نشانی است که دارای گواهی ثبت به نام آریا کوپلینگ است.
درپوش هیدرانت آتش نشانی آلومینیومی ۱ اینچ تا ۵ اینچ تولید و به بازار عرضه می شود.
ممکن است در سیستم های خشک آتش نشانی، باز شدن اشتباهی یک شیرفلکه باعث نشت و هدر رفت آب در اتصالات آبرسانی آتش نشانی شود.
درپوش زنجیردار هیدرانت آریا کوپلینگ برای حل چنین مشکلی طراحی شده است.
این نوع درپوش در انواع مختلف و سایزهای متنوع تولید می شود و جنس آن آلومینیومی، پلاستیکی و برنجی است.
کاربرد درپوش هیدرانت آریا کوپلینگ
از تجهیزات آتش نشانی فقط در هنگام حریق یا بازدید و سرویس های دوره ای استفاده می شود.
بنابراین بیشتر اوقات اتصالات اطفای حریق بلا استفاده هستند.
در این صورت امکان ورود گرد و خاک و اشیای مختلف را به درون هیدرانت وجود دارد، کاربرد درپوش هیدرانت آریا کوپلینگ ضروری است.
برای جلوگیری از ورود گرد و خاک باید از درپوش هیدرانت استفاده کرد تا درون هیدرانت و همچنین شیر فلکه تمیز باقی بماند.
کاربرد درپوش هیدرانت آریا کوپلینگ نوع برنجی برای موارد تحت فشار است و به همراه یک زنجیر که به انتهای آن متصل شده عرضه می شود.
این نوع محصول در مواقعی مورد استفاده است که شیر فلکه مجهز به هیدرانت بلا استفاده مانده باشد و احتمال ورود عوامل خارجی و انسداد شیر فلکه در آن بالا باشد.
نصب یک عدد درپوش هیدرانت آتش نشانی روی این منافذ بسیار منطقی و باعث عملکرد بهتر شیر فلکه می شود و قابلیت استفاده مجدد برای آن را فراهم می سازد.
مشخصات درپوش هیدرانت آریا کوپلینگ زنجیردار
درپوش به وسیله یک زنجیر به بدنه هیدرانت یا شیر فلکه متصل می شود تا از گم شدن آن جلوگیری شود.
آریا کوپلینگ با استفاده از آلیاژهای آلومینیوم با کیفیت اقدام به تولید و عرضه درپوش هیدرانت کرده است.
از مشخصات درپوش هیدرانت آریا کوپلینگ زنجیردار می توان به گواهی تست فشار در ۳۲ بار اشاره کرد که مانند اتصال هیدرانت است.
ابعاد و اندازه های این محصول ۱ / ۱.۵ / ۲ / ۲.۵ / ۳ / ۴ اینچ در دو کد BC درپوش آلومینیومی و سری CR درپوش آبکاری شده و مقاوم به خوردگی است.
یکی دیگر از مشخصات درپوش هیدرانت آریا کوپلینگ زنجیردار فشار آزمون 24Bar برای تمامی اتصالات و نه به شکل موردی و نمونه برداری تصادفی است.
در مواقعی که فشار وارده نرمال و عادی است می توان از نوع پلاستیکی درپوش های هیدرانت که بسیار ارزان هستند استفاده کرد.
مزایای درپوش هیدرانت آریا کوپلینگ
از مزایای درپوش هیدرانت آریا کوپلینگ می توان به کیفیت بالا و رعایت الزامات گواهی نامه بین المللی آن اشاره کرد.
محصولات تولید شده توسط آریا کوپلینگ براساس سیستم مدیریت کیفیت آتش نشانی سازمان دولتی DGA آلمان است.
سهولت و سرعت در جفت شدن فقط با یک ربع چرخش و قابلیت استفاده از آچار چند منظوره کوپلینگ آریا برای باز و بست راحت تر سایر مزایای این محصول است.
مزایای درپوش هیدرانت آتش نشانی آریا کوپلینگ شامل واشر آب بندی لاستیکی یا واشر کوپلینگ که مقاوم به شرایط مختلف محیطی است، می شود.
استفاده از متریال آلیاژ آلومینیوم سبک و مستحکم برای ساخت انواع اتصالات آلمانی یکی دیگر از مزایای این محصول محسوب می شود.
درپوش هیدرانت آریا کوپلینگ دارای زنجیر برای جلوگیری از گم شدن درپوش زمانی که بلا استفاده است.
این محصول در آب بندی مجرای پمپ های آتش نشانی، شیرفلکه ها، شیرهای ایستاده و تقسیم کننده های جریان کاربرد دارد.
جعبه آتش نشانی
جعبه آتش نشانی یا فایر باکس محفظه ای برای نگهداری تجهیزات اطفای حریق در ساختمان ها است.
این محصول یکی از مهمترین تجهیزات آتش نشانی است که معمولا در آن شیلنگ، کپسول و سایر تجهیزات حفاظت فردی و کمک های اولیه وجود دارد.
نصب و محل قرارگیری جعبه آتش نشانی بسیار مهم است و باید دسترسی به آنها راحت و سریع باشد.
در یک ساختمان باید فاصله هر فایرباکس از یکدیگر ۳۰ متر بیشتر باشد. هر کدام می تواند تا فاصله ۲۰ متری خود را پوشش دهد.
فایر باکس محفظه ای از جنس فلز، آهن یا فایبر گلاس است و علاوه بر حفاظت فیزیکی تجهیزات، فضای داخلی را از فضای عمومی متمایز می کند.
کاربرد جعبه آتش نشانی در برج ها ،ساختمان ها، بیمارستان ها، تونل ها، سینماها، پارک ها، پارکینگ ها و اماکن عمومی است.
انواع جعبه آتش نشانی
انواع جعبه آتش نشانی از نظر نوع نصب به دو گروه جعبه های توکار و جعبه های روکار تقسیم می شوند.
جعبه توکار آتش نشانی
جعبه توکار آتش نشانی داخل دیوار نصب می شود و مزیتش این است که در داخل دیوار نصب شده و بیرون زدگی به وجود نمی آورد.
این مدل جعبه در انواع مختلف تک کابین، دوکابین و … با بدنه های از جنس استیل یا فولاد ساخته می شود.
جعبه های روکار آتش نشانی
گاهی اوقات ممکن است فضای جعبه در طراحی ساختمان تعبیه نشده باشد، بنابراین از جعبه های روکار آتش نشانی استفاده می کنیم.
این جعبه ها روی دیوار نصب می شوند و مانند مدل های توکار دارای طرح های متنوع و ابعاد مختلف هستند.
جعبه های آتش نشانی بر اساس شکل ظاهری به سه دسته جعبه های تک درب، دوقلو و دوطبقه تقسیم می شوند.
با توجه به مکان مورد نیاز جعبه آتشنشانی به دو دسته جعبه آتش نشانی دیواری و جعبه آتشنشانی ایستاده پایه دار تقسیم می شوند.
جعبه آتش نشانی دیواری
جعبه آتش نشانی دیواری به دو صورت روکار و توکار روی دیوار نصب شده و توسط پیچ به دیوار متصل می شود.
این نوع فایرباکس به شکل تک درب یا دو طبقه عمودی، سه طبقه عمودی، دو قلو افقی یا سه قلو افقی تولید می شود.
جعبه آتش نشانی ایستاده پایه دار یا محوطه ای
جعبه آتش نشانی ایستاده پایه دار یا محوطه ای در محوطه های بزرگ و فضای باز قابلیت نصب و اطفای حریق را دارند که به صورت روکار پایه دار است.
پایه های این مدل فایرباکس وزن جعبه و تجهیزات را تحمل کرده و جعبه را در ارتفاع استاندارد و مورد نیاز قرار می دهد.
این محصول به صورت تک درب پایه دار یا دو درب پایه دار تولید می شود.
جعبه آتش نشانی از نظر متریال به سه دسته آهنی استیل یا فایبر گلاس تقسیم می شود.
جعبه آتش نشانی استیل
جعبه آتش نشانی استیل که بیشتر در مناطق مرطوب و محیط های اسیدی و بازی و دارای خورندگی و زنگ زدگی بالا کاربرد دارد.
این نوع فایرباکس در اماکن لوکس وشیک از قبیل هتل ها، برج ها، لابی ساختمان ها و سینماها و فضاهایی با معماری لوکس نصب می شود.
جعبه آتش نشانی آهنی
جعبه آتش نشانی آهنی که قیمت مناسب تری نسبت به مدل استیل دارد در جاهایی که رطوبت کمتری دارد، مورد استفاده قرار می گیرد.
جعبه آتش نشانی استیل و آهن (درب و فریم استیل و بدنه آهن)
جعبه آتش نشانی استیل و آهن توکار بوده، بسیار لوکس و دارای قیمت مناسب هستند.
بدنه آهن با پوشش رنگ پودری الکترواستاتیکی در داخل دیوار به صورت توکار قرار می گیرد.
درب و فریم استیل به عنوان نمای کار در معرض دید بوده و بیشتر در ساختمان های لوکس، برج ها و هتل ها نصب می شود.
قرقره آتش نشانی (هوزریل)
قرقره آتش نشانی یا هوزریل یکی از اجزای داخل جعبه آتش نشانی است که شامل قرقره، یک شلنگ با کیفیت و محکم PVC و نازل است.
سرعت عمل هوزریل در باز شدن هنگام حادثه نسبت به شیلنگ های برزنتی بیشتر و استفاده از آن راحت تر از شیلنگ های برزنتی است.
به دلیل انعطاف بالا و راحتی در استفاده، برای اطفای حریق های کوچک مانند ساختمان های مسکونی و اداری می توان از شیلنگ هوزریل استفاده کرد.
قرقره آتش نشانی نگهدارنده شیلنگ آتش نشانی بوده و شیلنگ دور آن پیچیده می شود که انواع مختلفی از این محصول در بازار موجود است.
قرقره آتش نشانی یا همان هوزریل آتش نشانی باید در مکان های قابل دسترسی نصب شود که تمام ساختمان را پوشش دهد و در مسیر خروج اضطراری نباشد تا رفت و آمد در هنگام حریق را مشکل ساز کند.
نوع قرقره مورد استفاده در ساختمان توسط کارشناس آتش نشانی طبق اصول و بخشنامه هایی که در زمینه امنیت ساختمان در برابر آتش سوزی در نظر گرفته شده است، مشخص می شود.
انواع قرقره آتش نشانی
انواع قرقره آتش نشانی در مدل های مختلف تولید و به بازار عرضه می شود.
قرقره آتش نشانی دیواری با پایه ثابت
قرقره آتش نشانی دیواری با پایه متحرک
قرقره آتش نشانی متصل به سیستم آب رسانی
قرقره آتش نشانی بدون اتصال به سیستم آب رسانی
انواع قرقره آتش نشانی به انواع شیلنگ آتش نشانی که دور آن قرار می گیرند بستگی دارد.
قرقره هوزریل آتش نشانی
اجزای یک قرقره هوزریلی شامل قرقره، شیلنگ، نازل شیلنگ و شیلنگ رابط می شود.
آبرسانی به شیلنگ های آتش نشانی در قرقره هوزریل آتش نشانی به وسیله یک قسمت هرزگرد در مرکز قرقره انجام می شود.
در این محصول از شیلنگ های لاستیکی استفاده شده که توانایی تحمل فشار زیادی دارند و در برابر تا شدن و فشار، مقاوم هستند.
برای استفاده از این نوع قرقره نیاز نیست که شیلنگ را به طور کامل از روی آن باز شود و همین باعث می شود که حتی افراد بدون تخصص هم بتوانند با استفاده از این نوع قرقره به اطفای حریق کمک کنند.
آب مورد نیاز قرقره هوزریل آتش نشانی به وسیله سیستم آبرسانی تر یا همان رایزرهای تر انجام می شود.
بنابراین در مکان هایی که از این نوع قرقره استفاده می شود باید یک مخزن آب اضطراری و پمپ وجود داشته با شد.
ساختار شیلنگ مورد استفاده در این نوع قرقره آتش نشانی طوری است که از داخل یک تیوب با مقاومت بالا در برابر فشار قرار گرفته و اطراف آن نخ های محکمی قرار دارند که مقاومت آن را افزایش دهد.
همچنین در سطح بیرونی آن نیز یک لایه ضخیم از جنس پی وی سی قرار دارد تا مقاومت آن در برابر کشش و سایش افزایش یابد.
کاربرد قرقره آتش نشانی هوزریل
کاربرد قرقره آتش نشانی برای این است که شیلنگ‌های آتش نشانی دور آن پیچیده شده و کمک کند که در صورت نیاز به راحتی و سریع شیلنگ ها را باز کرد.
پس از عملیات اطفای حریق نیز شیلنگ دور قرقره پیچیده می شود بدون اینکه فضایی را اشغال کند.
قرقره آتش نشانی باید در محل قابل دسترس باشد و طوری نصب شود که با توجه به محدودیت طول شیلنگ تمام نقاط ساختمان را پوشش دهد.
از آنجا که طول شیلنگ معمولا ۲۰ تا ۳۰ متر است و برد آن ها معمولا بین ۳ تا ۱۰ متر است، پوشش دهی قرقره هوزریل ۴۰ متر است.
چون قرقره در جعبه آتش نشانی قرار می گیرد، استاندارد نصب قرقره آتش نشانی برای نصب باید ارتفاع نصب آن متناسب با میزان ارتفاع جعبه آتش نشانی باشد.
قرقره آتش نشانی در ارتفاع ۱.۴ متری از سطح زمین نصب می شود.
فاصله ابزارهای موجود در جعبه آتش نشانی از هم باید ۵ سانتی متر باشد تا بتوان قرقره و سایر تجهیزات آتش نشانی را به راحتی بیرون کشید.
شیلنگ آتش نشانی
شیلنگ آتش نشانی یکی از تجهیزات آتش نشانی است و برای انتقال آب مورد نیاز از یک منبع آب به سمت محل آتش سوزی به کار می رود.
به دلیل شرایط استفاده و فشار و دبی بالا، این شیلنگ ها نیازمند کیفیت و کارآیی بالایی هستند. شیلنگ های آتش نشانی معمولا سه نوع هستند.
شیلنگ نیمه سخت از جنس PVC که برای ساخت هوزریل آتش نشانی کاربرد دارد.
شیلنگ آتش نشانی تخت یا برزنتی که مخصوص کاربردهای آتش نشانی بوده و در قرقره‌ها و هوزرک های با شیلنگ تاشونده کاربرد دارد.
این شیلنگ ها دارای یک لایه داخلی لاستیکی و لایه بیرونی از جنس نخ پرلون هستند.
شیلنگ آتش نشانی ضد اسید که مقاوم ترین نوع شیلنگ آتش نشانی بوده و در مصارف آتش نشانی در سطح وسیع مورد استفاده قرار می گیرد.
جنس شیلنگ آتش نشانی
جنس شیلنگ آتش نشانی از پلی استر که در برابر مواد شیمیایی و اسید مقاوم بوده با رنگ قرمز آتش نشانی در سایزهای ۱/۲ ۱ و ۱/۲ ۲ با فشار کاری ۱۶ بار و فشار تست ۲۴ بار موجود است.
این نوع شیلنگ ساخت زیگلر آلمان با کوپلینگ STORZ، BS، AW6 و دارای استاندارد EN/CE است.
جنس شیلنگ آتش نشانی لاستیک با روکش ۱/۲ ۲ مخصوص آتش نشانی و پلی استر به طول ۲۰ متر با کوپلینگ های STORZ از جنس آلومینیوم وجود دارد.
در این نوع شیلنگ فشار کاری ۱۰ بار و فشار تست ۲۴ بار است.
شیلنگ های آتش نشانی FIRE HOSES که برای انتقال آب، فوم، مواد شیمیایی نفتی و استفاده در پمپ های آتش نشانی کاربرد دارد.
برای عملیات اطفا فایرباکس ها، هایدرانت ها و انتقال آب بین خودروهای آب رسان، آتش نشانی و … از شیلنگ آتش نشانی استفاده می شود.
مزایای شیلنگ آتش نشانی
شیلنگ آتش نشانی یکی از تجهیزات مهم و حیاتی در اطفا حریق است که در ساختمان ها و ماشین های آتش نشانی کاربرد دارد.
از مزایای شیلنگ آتش نشانی می توان به طراحی و ساخت آن اشاره کرد که آب با فشار بسیار بالا را منتقل می کند و اتصالات و جنس آن مقاومت بالایی دارد.
این شیلنگ ها از جنس های متفاوتی مانند شیلنگ های برزنتی، پلاستیکی، کتان و … تولید می شوند.
انواع شیلنگ آتش نشانی
شیلنگ آتش نشانی شامل لوله های نواری یا پارچه ای، لوله های لاستیکی و لوله های فلزی می شود که هر کدام با توجه به نیاز با کیفیت های مختلف ساخته و تولید می شوند.
در بین انواع شیلنگ های آتش نشانی نوع نواری یا برزنتی باید انعطاف پذیری بالایی داشته و با انواع آب و هوا سازگار باشد.
شیلنگ آتش نشانی پلاستیکی
شیلنگ آتش نشانی پلاستیکی یکی از پرمصرف ترین نوع است که انعطاف بالایی داشته و در مقابل اسید نیز مقاوم است.
فشار قابل تحمل این نوع به نسبت از سایر شیلنگ ها کمتر است و برای جا به جایی فواصل کوتاه کارآیی دارد.
این نوع شیلنگ در ماشین های آتش نشانی و انتقال اسیدها یا انتقال آب در صنایع نفت و گاز و پتروشیمی کاربرد دارد.
این نوع شیلنگ به دلیل استفاده آسان و جمع شدن راحت در جعبه های آتش نشانی استفاده می شود.
شیلنگ های برزنتی
شیلنگ های برزنتی از الیاف برزنت تولید می شود و ضخامت بالایی داشته و به همین دلیل تحمل بالایی در مقابل فشار خواهد داشت.
این نوع شیلنگ انعطاف پذیری بالایی داشته و از استحکام خوبی نیز برخوردار است.
شیلنگ آتش نشانی برزنتی در داخل یک شیلنگ لاستیکی دارد که با یک روکش پارچه برزنتی پوشیده و مقاوم شده است.
شیلنگ های خرطومی
از شیلنگ های خرطومی برای برداشت آب از داخل منابع آب رو باز استفاده می شود.
شیلنگ های فلزی
شیلنگ های فلزی در آتش نشانی برای انتقال آب از زمین به منبع ذخیره آب یا محل آتش سوزی استفاده می شود.
هوزرک آتش نشانی
هوزرک یکی از تجهیزات نگهدارنده شیلنگ آتش نشانی (شیلنگ برزنتی) است.
در مواردی که احتمال آتش سوزی بالا بوده و نیاز به حجم آب بیشتری برای عملیات اطفای حریق است، این محصول کاربرد دارد.
هر هوزرک از چند متر شیلنگ آتش نشانی، یک نازل سه حالته Branchpipe، ریل‌ها و بدنه نگهدارنده شیلنگ، شیر فلکه آتش نشانی و یک کوپلینگ STORZ جهت اتصال شیلنگ آتش نشانی به شیرفلکه تشکیل یافته است.
کاربرد هوزرک آتش نشانی
هوزرک یکی از تجهیزات آتش نشانی است که برای مبارزه با حریق و خاموش کردن آتش استفاده می‌شود.
هوزرک آتش نشانی در ایستگاه های آتش نشانی، ساختمان‌ها، صنایع، نمایشگاه‌ها، فروشگاه‌ها و سایر محیط‌ها نصب می‌شود.
کاربردهای اصلی هوزرک آتش نشانی عبارتند از:
خاموش کردن حریق
با باز کردن شیر آب و پیچیدن هوزرک، آب از طریق لوله به بیرق می‌رسد و از طریق فوهه آن بیرون می‌ریزد.
این آب می‌تواند برای خاموش کردن حریق‌های کوچک مورد استفاده قرار بگیرد.
کنترل حریق
هوزرک آتش نشانی می‌تواند در کنترل حریق و جلوگیری از گسترش آن مؤثر باشد.
با استفاده از هوزرک می‌توان آب را به نقاط مختلفی در محل حریق هدایت کرده و از گسترش آتش جلوگیری کرد.
ایمنی افراد
هوزرک آتش نشانی می‌تواند در مواقع اضطراری و خروج افراد از ساختمان‌ها مورد استفاده قرار بگیرد.
افراد می‌توانند هوزرک را با خود بردارند و در صورت بروز حریق، از آن برای ایمنی خود استفاده کنند.
استفاده در آتش نشانی خودروها
هوزرک های کوچکتر به عنوان بخشی از تجهیزات آتش نشانی در خودروهای آتش نشانی استفاده می‌شوند.
این هوزرک‌ها به صورت جمع و جور در خودرو قرار داده شده و در صورت نیاز به خاموش کردن حریق، از آنها استفاده می‌شود.
استفاده در صنایع و کارخانه‌ها
در صنایع و کارخانه‌ها، هوزرک‌ها به صورت ثابت نصب می‌شوند و در صورت بروز حریق، کارکنان می‌توانند از آنها برای مبارزه با آتش استفاده کنند.
استفاده از هوزرک آتش نشانی مهارت و آموزش مناسب نیاز دارد.
مشخصات فنی و نکات بیشتر در مورد هوزرک
هوزرک یا رک مخصوص نگهداری هوز محصولی همانند قرقره فایرباکس است اما به لحاظ عملکردی با آن تفاوت دارد.
در ادامه برخی از ویژگی‌ها و مزیت‌های هوزرک را بیان می‌کنیم:
اتصال همیشگی شیلنگ آتش نشانی به شیرفلکه و نازل
برخلاف قرقره فایرباکس، در هوزرک شیلنگ آتش نشانی برزنتی همواره به نازل و شیرفلکه متصل است.
به این ترتیب شما با داشتن هوزرک، یک سامانه اطفای حریق آماده به کار و با دبی بالا در اختیار دارید.
سرعت بازشدن شیلنگ بالاست
در قرقره فایرباکس، نوع تابیدن شیلنگ به دور قرقره به گونه‌ای است که با کشیدن دو سر شیلنگ به سمت بیرون، قرقره با دوران خود مابقی طول شیلنگ را خارج می‌کند.
در سیستم هوزرک به دلیل طراحی منحصر به فرد گیره های نگهدارنده، این زمان کوتاه‌تر است.
در این حالت، اپراتور می تواند با چرخش اندکی کل طول شیلنگ را یکجا از گیره ها خارج ساخته و به عملیات اطفا بپردازد.
خشک شدن سریع شیلنگ پس از عملیات
طریقه قرارگیری شیلنگ بر روی هوزرک به صورت آویزان بوده و کمک می‌کند شیلنگ برزنتی به سرعت خشک شود و جلوی پوسیدگی لایه خارجی (نخ پلی استر یا پرلون) گرفته شود.
به این ترتیب عمر مفید شیلنگ آتش نشانی با استفاده از هوزرک، افزایش می‌یابد.
دارای قطع کن داخلی برای جلوگیری از نشتی احتمالی در هنگام عدم استفاده
ریل و نگهدارنده هوزرک آریاکوپلینگ به گونه‌ای ساخته شده که مجهز به قطع کن داخلی بوده و در هنگام عدم استفاده، جلوی نشتی احتمالی به دلیل باز ماندن اتفاقی شیرفلکه را می‌گیرد.
قابلیت نصب با جعبه آتش نشانی یا بدون آن
هوزرک با توجه به ابعاد آن، با انواع ابعاد جعبه آتش نشانی جهت نصب در داخل آن، سازگار است.
این محصول می‌تواند بدون جعبه یا در داخل جعبه در محیط‌های مختلف نصب و مورد استفاده قرار گیرد.
اسپرینکلر آتش نشانی
اسپرینکلر آتش نشانی یک سیستم حفاظتی از جمله تجهیزات آتش نشانی است که به منظور خاموش کردن یا کنترل کردن حریق در ساختمان‌ها و سایر اماکن استفاده می‌شود.
این سیستم شامل لوله‌هایی است که در سقف یا دیوارهای ساختمان نصب می‌شوند و دارای سرشیرهایی هستند که با افزایش دما به طور خودکار باز می‌شوند و آب را به شکل پراکنده از طریق اسپرینکلرها به فضای داخل ساختمان منتقل می‌کنند.
هر اسپرینکلر یک سرشیر فشارقوی دارد که با افزایش دما به طور خودکار باز می‌شود و از طریق پراکندگی آب، ابتدا حرارت را از منطقه اطراف خود می‌گیرد و سپس با تشکیل مه دستگاه، حرارت را از بین می‌برد و حریق را کنترل می‌کند.
بنابراین، وقتی در یک ساختمان به طور مستقیم یا غیرمستقیم حرارت بالایی ایجاد می‌شود و دمای سرشیر اسپرینکلر از حد تعیین شده بالاتر می‌رود، آن سرشیر باز می‌شود و آب از طریق اسپرینکلرها منتشر می‌شود.
از مزایای استفاده از سیستم اسپرینکلر آتش نشانی عبارتند از:
- سرعت واکنش سریع به حریق و خاموش کردن آن به صورت خودکار.
- کاهش خسارت ناشی از آتش سوزی و حفظ اموال.
- ایجاد اطمینان و افزایش ایمنی ساکنان و کاربران ساختمان.
- امکان کنترل حریق در محدوده‌های مختلف ساختمان به صورت همزمان.
به طور کلی، سیستم اسپرینکلر آتش نشانی برای جلوگیری از گسترش حریق و حفاظت از اموال و افراد بسیار مؤثر است و در بسیاری از ساختمان‌ها و مکان‌های عمومی نصب می‌شود.
عملکرد اسپرینکلر آتش نشانی
اسپرینکلر آتش نشانی سیستمی است که در صورت شناسایی حرارت بالا یا حریق در محل نصب شده، آب یا ماده خاموش کننده دیگری را روی محل آتش پاشانده و تلاش می‌کند آتش را مهار کند.
این سیستم شامل لوله‌هایی است که از طول و عرض ساختمان گذر می‌کنند و دارای اسپرینکلرهایی هستند که در زمان لزوم ماده خاموش کننده را منتشر می‌کنند.
اسپرینکلر آتش نشانی بر اساس سیستم آبی یا خشک کار می‌کند.
در سیستم آبی، آب در لوله‌ها به صورت مداوم حفظ می‌شود و در صورت حریق، اسپرینکلرها به طور خودکار باز می‌شوند و آب را روی محل آتش می پاشند.
در سیستم خشک، لوله‌ها با گاز یا هوا پر شده و در صورت حریق، اسپرینکلرها باز می‌شوند و ماده خاموش کننده را منتشر می‌کنند.
مزایای استفاده از اسپرینکلر آتش نشانی
سرعت واکنش سریع: اسپرینکلرها به طور خودکار باز می‌شوند و در صورت حریق به سرعت واکنش نشان می‌دهند.
کاهش خسارت: با سرکوب آتش در مرحله اول، خسارت‌های بیشتر جلوگیری می‌شود.
اطمینان از ایمنی: استفاده از اسپرینکلر آتش نشانی اطمینان حاکم می‌کند که در صورت وقوع حریق، زندگی و اموال محافظت می‌شوند.
قابلیت گسترش: سیستم اسپرینکلر قابلیت گسترش به مناطق بزرگتر را دارد.
انواع اسپرینکلر آتش نشانی
- اسپرینکلر آبی: در این نوع سیستم، آب به عنوان ماده خاموش کننده استفاده می‌شود.
- اسپرینکلر خشک: از گاز یا ماده خشک مانند پودر شیمیایی استفاده می‌شود.
- اسپرینکلر فومی: از مخلوطی از آب و ماده شیمیایی برای ایجاد تشکیلاتی فومی جهت سرکوب حریق استفاده می‌شود.
- اسپرینکلر گازی: در این نوع سیستم، گازی نظیر دی‌اکسید کربن یا گاز هالون استفاده می‌شود.
محل نصب اسپرینکلر آتش نشانی
ساختمان‌های مسکونی: در آپارتمان‌ها و خانه‌ها اسپرینکلر آتش نشانی می‌تواند جان ساکنان را در مقابل حریق حفظ کند.
ساختمان‌های تجاری: بانک‌ها، هتل‌ها، فروشگاه‌ها و ساختمان‌های تجاری دیگر نیز به دلیل حجم بالای افراد و اموال، نیاز به سیستم اسپرینکلر دارند.
ساختمان‌های صنعتی: در کارخانجات و سایر صنایع، اسپرینکلر آتش نشانی جهت جلوگیری از خسارت‌های بزرگ ناشی از آتش سوزی استفاده می‌شود.
اهمیت اسپرینکلر آتش نشانی در محیط‌های مختلف
محیط های صنعتی: حضور اسپرینکلر آتش نشانی در محیط‌های صنعتی می‌تواند عواقب جبران ناپذیری را در صورت وقوع حریق پیشگیری کند.
ساختمان های تجاری: اسپرینکلرها در ساختمان‌های تجاری نقش اساسی در حفاظت از اموال و جان افراد دارند.
ساختمان های مسکونی: استفاده از اسپرینکلرها در ساختمان‌های مسکونی می‌تواند خسارت‌های جانی را به حداقل برساند.
تبدیل BS به BS
تبدیل BS به BS در اتصال سایزهای مختلف اتصالات انگلیسی کاربرد دارد.
تبدیل BS به BS در سه نوع دبل میل، دبل فیمیل و میل به فیمیل، ساخته می‌شود.
تبدیل تبدیل BS به BS آریاکوپلینگ، یکی از محصولات این مجموعه است که با استفاده از آلیاژ پایه مس مستحکم و مقاوم به خوردگی ساخته می‌شود.
این محصول بر اساس استاندارد BS336، تولید و آزمون می‌شود.
ویژگی‌های تبدیل BS به BS آریاکوپلینگ
- مقاوم در برابر عوامل محیطی مختلف
- تولید و آزمون براساس استاندارد BS336
- تولید با متریال آلیاژ پایه مس مستحکم
تبدیل STORZ به BS
تبدیل STORZ به BS راهکاری برای اتصال تجهیزات نا همخوان در دو نوع اتصالات STORZ و BS اسـت.
این تبدیل (تبدیل STORZ به BS) همانطور که از نامش پیداست، برای اتصال سیستم اتصالات انگلیسی به آلمانی کاربرد دارد.
بدین منظور می‌توان از این تبدیل به راحتی برای ایجاد ارتباط بین دو سیستم اتصالات متفاوت در کاربردهای آتش نشانی بهره برد.
تبدیل BS به STORZ آریاکوپلینگ در دو نوع اتصال نری انگلیسی و اتصال مادگی انگلیسی با استفاده از دو نوع آلیاژ آلومینیومی و آلیاژ مستحکم پایه مس تولید می‌شود.
استحکام بالا و تولید در سایزهای مختلف بر اساس استاندارد از ویژگی‌های این محصول به شمار می‌رود.
ویژگی‌های تبدیل STORZ به BS آریاکوپلینگ
- تولید در دو نوع Storz به مادگی BS تک گوشواره و Storz به نری BS
- قابلیت تولید با آلیاژهای آلومینیوم و پایه مس
- استفاده از واشر آب بندی با کیفیت با سختی مناسب و تضمین اتصال بدون نشتی
- تولید براساس استاندارد DIN آلمان و استاندارد BS336
تبدیل مادگی BS تک گوشواره
تبدیل مادگی تک گوشواره یکی از اتصالات انگلیسی (BS) است که برای متصل کردن تجهیزات رزوه شده به کوپلینگ‌های انگلیسی کاربرد دارند.
این تبدیل در نوع رودنده و تودنده و با یک گوشواره جهت باز و بست کوپلینگ طراحی و ساخته می‌شود.
واشر آب بندی تبدیل مادگی تک گوشواره به گونه‌ای است که متناسب با بالا رفتن فشار، استحکام آب بندی نیز بیشتر می‌شود.
تبدیل مادگی تک گوشواره آریاکوپلینگ از دو آلیاژ پایـه مس با استحکام بسیار بالا و آلیاژ آلومینیوم در ابعاد و اندازه‌های مختلف ساخته می‌شود.
ویژگی‌های تبدیل مادگی BS تک گوشواره آریاکوپلینگ
- تولید و آزمون مطابق استاندارد BS336
- قابلیت باز و بست با یک دست و سهولت اتصال
- استفاده از واشرهای آب بندی باکیفیت و تضمین اتصال بدون نشتی
- قابلیت ساخت در دو نوع رودنده و تودنده
- قابلیت ساخت با دو متریال آلیاژ پایه مس و آلیاژ آلومینیوم
- قابلیت اتصال و استفاده از تجهیزات ناسازگار با اتصالات انگلیسی
- مقاوم به عوامل محیطی بخصوص محیط‌های خورنده و مهاجم
- استحکام فیزیکی فوق العاده
- مجهز به آچار مخصوص باز و بست درپوش گوشواره جهت سهولت در فرآیندهای بازرسی و نگهداری و تعمیرات
- مجهز به فنر ضد زنگ (stainless steel)
- طراحی و ساخت در انواع سایزها و مدل‌ها به شرح جدول زیر
درپوش اتصالات انگلیسی
اتصالات آتش نشانی از جمله اتصالات انگلیسی BS ممکن است زمان‌های طولانی بلا استفاده بمانند.
بدین ترتیب ممکن است مجراهای آزاد این اتصالات به تدریج با تجمع اشیای ناخواسته مسدود شود و در هنگام نیاز جلوی کارکرد صحیح آن را بگیرد.
همچنین ممکن است در سیستم‌های خشک آتش نشانی، باز شدن اشتباهی یک شیرفلکه باعث نشت و هدر رفت آب در اتصالات آبرسانی آتش نشانی شود.
با تعبیه درپوش اتصالات انگلیسی می‌توان چنین مشکلاتی را پوشش داد.
درپوش اتصالات انگلیسی آریاکوپلینگ یکی از محصولات خانواده اتصالات انگلیسی است که در این مجموعه طراحی و تولید می‌شود.
این محصول از سه متریال آلیاژ پایه مس، آلیاژ آلومینیوم و پلاستیک قابل تولید است.
درپوش‌های با آلیاژ پایه مس و آلومینیوم برای کاربردهای آببندی و درپوش پلاستیکی برای جلوگیری از ورود گرد و غبار و اشیای ناخواسته به مجراهای آزاد اتصالات مورد استفاده قرار می‌گیرند.
ویژگی‌های درپوش اتصالات انگلیسی آریاکوپلینگ
- تولید با متریال‌های آلیاژ پایه مس، آلیاژ آلومینیوم و پلاستیک
- تعبیه زنجیر متصل به کوپلینگ جهت جلوگیری از گم شدن درپوش
تبدیل نری BS
تبدیل نری BS یا تبدیل نری انگلیسی از جمله تجهیزات آتش نشانی است که مقاطع رزوه شده را به مادگی BS متصل می‌کند.
تبدیل نری BS آریاکوپلینگ در دو نوع رو دنده و داخل دنده، در مجموعه آریاکوپلینگ طراحی و تولید می‌شود.
این محصول همانند سایر اتصالات انگلیسی بر اساس الزامات و استانداردهای BS336 طراحی، تولید و آزمون می‌شود.
این تبدیل مخصوص اتصال مقاطع رزوه شده به مادگی BS دارای استحکام و مقاومت بالا در شرایط محیطی با خورندگی بالا می باشد.
آریاکوپلینگ برای تولید تبدیل نری BS از دو نوع آلیاژ آلومینیوم و آلیاژ بسیار مستحکم پایه مس استفاده می‌کند که در برابر عوامل محیطی و خورنده مقاومت بسیار بالایی دارد.
ویژگی‌های تبدیل نری رودنده و داخل دنده آریاکوپلینگ
- مخصوص اتصال مقاطع رزوه شده به مادگی BS
- تولید در دو نوع رودنده و داخل دنده
- قابلیت تولید با دو متریال آلیاژ پایه مس و آلیاژ آلومینیوم
- تولید در سایزهای استاندارد
کوپلینگ انگلیسی (BS)
کوپلینگ انگلیسی آریا کوپلینگ و یا کوپلینگ BS یکی از اتصالات پرکاربرد در سیستم‌های آب رسان آتش نشانی به خصوص در سیستم‌های پرفشار محسوب می‌شود.
کوپلینگ انگلیسی (برخلاف کوپلینگ استورز) از دو جزء نری و مادگی تشکیل شده است که به سرعت و سهولت به همدیگر جفت می‌شوند.
در هر دو دوسمت این کوپلینگ‌ها، بخش شیلنگ‌خور وجود دارد که شیلنگ آتش نشانی تخت به آن متصل می‌شود.
اتصالات انگلیسی آریاکوپلینگ از دو آلیاژ بسیار مستحکم پایه مس و همچنین آلیاژ آلومینیوم ساخته می‌شود.
این محصول در برابر ضربه، جریان پرفشار و عوامل خورنده در شرایط محیطی سخت، مقاومت بالایی دارد و برای مصارف آتش نشانی در چنین مناطقی، تنها گزینه انتخابی ایمنی و HSE هستند.
کوپلینگ انگلیسی اغلب در تجهیز تیم‌های ایمنی و آتش نشانی اسکله‌ها، مناطق نفت خیز، مجتمع های پتروشیمی، سکوهای نفتی و سایر سازه‌های ساحلی و فراساحلی کاربرد دارد.
ویژگی‌های کوپلینگ انگلیسی (BS) آریاکوپلینگ
- دارای گواهی آزمون هیدرواستاتیک تا فشار 100Bar بدون هیچ گونه نشتی
- تولید و آزمون براساس الزامات استاندارد BS336
- تعبیه رینگ برجسته (Ribbed Tail) در قسمت شیلنگ خور جهت اتصال مطمئن انواع شیلنگ آتش نشانی
- مجهز به آچار مخصوص جهت باز کردن درپوش گوشواره در فرآیند نگهداری و تعمیرات
- مقاومت بالا به ضربه حین عملیات اطفای حریق و رها شدن از ارتفاع‌های مختلف بر روی زمین
- دارای حالت خودتنظیمی در واشر لاستیکی که در فشارهای بالا باعث آب بندی مستحکم‌تر می‌شود
- فرآیندهای ماشینکاری CNC با تلرانسهای محدود جهت تضمین جفت شدن دقیق بخش‌های نری و مادگی
- کنترل کیفی دقیق محصول حین و پس از تولید و قبل از ارسال به مشتریان محترم
- تولید در سایز های انبوه
کوپلینگ مکش (Suction)
کوپلینگ مکش یا ساکشن کوپلینگ، از جمله اتصالاتی هستند که در انتقال آب در تاسیسات تحت مکش کاربرد دارند.
اتصال این کوپلینگ از نوع نر و مادگی و به صورت رزوه‌ای است.
با توجه به وزن بالای کوپلینگ‌های مکش، رزوه اتصال آن به شکل گرد و درشت طراحی و ساخته می‌شود و همین مسئله سبب اتصال سریع و آسان دو بخش نری و مادگی با کمترین چرخش می‌گردد.
کوپلینگ مکش BS آریاکوپلینگ، در سایز ۴ اینچ و با دو نوع آلیاژ آلومینیوم و آلیاژ پایه مس بسیار مستحکم و مقاوم به شرایط محیطی ساخته می‌شود.
لازم به ذکر است این محصول علی رغم داشتن ابعاد بزرگ، فشار هیدرواستاتیک تا 24bar را بدون هیچ گونه نشتی تحمل می‌کند.
ویژگی‌های کوپلینگ مکش BS آریاکوپلینگ
- تعبیه دنده‌هایی در بخش شیلنگ خور جهت اتصال مستحکم شیلنگ مخصوص مکش
- دارای واشر مخصوص مکش، از جنس لاستیک طبیعی مطابق استاندارد BS1154 یا کلروپرین مطابق استاندارد BS2752
- دارای تاییدیه پژوهشگاه صنعت نفت
- دارای رزوه گرد درشت، جهت باز و بست سریع و آسان براساس استاندارد
- تعبیه بازوهای باز و بست در هر دو بخش نری و مادگی جهت گردش آسان
- مقاومت و استحکام بسیار بالا به ضربه و فشار بالای سیال
- ماشینکاری CNC با تلرانسهای محدود و دقت بسیار بالا
- قابلیت تولید با دو متریال آلیاژ پایه مس و آلیاژ آلومینیوم
- تحمل فشار هیدرواستاتیک تا 24bar
- تولید براساس الزامات استاندارد ۳۳۶ BS
- دارای تاییدیه پژوهشگاه صنعت نفت
دیدگاهها
هیچ دیدگاهی برای این محصول نوشته نشده است.
