پیچ متری سوپرفیکس
پیچ متری سوپرفیکس یا همان مفتول ساده، یکی از قطعات بسیار مهم در زمینه ساخت و ساز و صنعت است.
این وسیله یکی از قطعات سیستم نصب تأسیسات می‌باشد که عمدتا به عنوان ثابت کننده و نگهدارنده استفاده می‌شود و در ابعاد و گریدهای مختلفی در بازار یافت می‌شود.
پیچ متری در واقع یک مفتول تمام دنده می‌باشد که در سایزهای مختلف و در طول ۱ الی ۳ متر بصورت استاندارد تولید می‌شود.
پیچ‌های متری معمولا در گریدهای پایین آهنی گرید ۴.۸ و ۵.۶ و همچنین گریدهای مختلفی از استنلس استیل تولید میشوند.
در بازار بصورت عمده نمونه‌های ۱ متری از پیچ‌های متری یافت میشوند، هر چند در سایز‌ها و قطرهای بالا پیچ متری تا طول سه متر نیز تولید میشوند.
در قطرهای پایین برای جلوگیری از خمیدگی پیچ متری در طول ۱ متر تولید می‌شود.
چرا که در طول بالا با وجود قطر کم در زمان گرداندن مفتول در مرحله دنده‌زنی گشتاور بالایی که ایجاد می‌شود سبب خم شدن و به اصطلاح تاب برداشتن پیچ متری می‌شود.
این پیچ‌ها در مقایسه با لید اسکروها دقت کمتری دارند؛ اما در پروژه‌هایی که نیازمند دقت چندانی نیستند از کاربردهای فراوانی برخوردارند.
از دیگر ویژگی پیچ های متری، این است که تمام رزوه و فاقد گل پیچ هستند و از هر دو طرف آنها، مهره بسته می‌شود.
استاندارد تولید پیچ متری
پیچ متری سوپرفیکس طبق استاندارد DIN975 و معمولا به روش فورج سرد تولید می شود.
استفاده از روش فورج سرد با گرداندن پیچ متری بین دو فک متحرک و ایجاد دنده بر روی سطح خارجی آن اولا سطح تولیدی صاف تر و بدون پلیسه خواهد بود.
دوما فشردگی لایه های درونی و خمیدگی لایه های داخلی مقاومت سایشی بیشتری برای دنده های پیچ متری بوجود می آورد مضاف بر اینکه هزینه تولید پیچ متری بدین روش نیز کمتر خواهد بود.
سایز های متنوع و پرکاربرد پیچ متری عبارتند از M5, M6, M8, M10, M12, M16, M20, M24.
پیچ های متری به جز گرید آهنی در گرید های مسی، برنز و سیلیکون برنز نیز تولید و در دسترس هستند.
آبکاری پیچ متری چگونه صورت می گیرد؟
از میان انواع مختلف آبکاری زینک، زاج کاری و آبکاری کادمیوم بصورت معمول آبکاری زینک یا روی برای پیچ متری مناسب تر می باشد.
آبکاری پیچ متری از نوع گالوانیزه سرد با ایجاد یک لایه مقاوم سطحی از جنس روی بر روی سطح خارجی پیچ متری بدون نفوذ در لایه های داخلی می باشد.
از آنجا که پیچ های متری خود در کاربری های معمولی که میزان نیروی کششی پایین است استفاده میشوند آبکاری آنها نیز با حد مقاومت متوسط گالوانیزه سرد انجام می گیرد.
لازم به ذکر است ایجاد خراش بر روی سطوح پیچ متری با آبکاری گالوانیزه سرد آن را در تماس مستقیم با رطوبت و عوامل اکسید کننده دیگر قرار می دهد که به مرور زمان با گسترش لایه های اکسید شده به مغز پیچ متری نیز نفوذ پیدا می کند.
کاربرد پیچ متری
از آنجایی که معمولا پیچ متری در گرید نرم تولید می‌شود، کمتر در صنایع سنگین استفاده شده و بیشتر در صنایع ساختمانی، چوبی و همچنین نفت و پتروشیمی به عنوان اتصال دهنده و نگهدارنده به کار می‌رود.
در واقع بیشترین کاربرد این پیچ ها در مهار نیروی کششی وارده است.
برای مثال در صنایع ساختمانی از پیچ‌های متری با قطرهای مختلف در کانال کشی تهویه مطبوع استفاده می‌شود.
همچنین از این پیچ میتوان برای ثابت کردن انواع بستهای لوله به دیوار و یا سقف استفاده نمود.
انواع پیچ متری
با پیشرفت تکنولوژی، تولید پیچ متری در ابعاد و اندازه‌های مختلف انجام شده و شرکت های تولید کننده در بازار، انواع مختلف این محصول را در اختیار مشتریان قرار می‌دهند.
این وسیله که با عنوان پیچ تمام رزوه نیز شناخته می‌شود، با پوشش‌های مختلف همچون انواع گالوانیزه، تفلون، کادیوم و… در بازار موجود است.
در ادامه با برخی از پرکاربردترین انواع آن آشنا می‌شویم:
پیچ متری کبریتی
این مدل پیچ حرکتی با فرم بخشیدن به میلگردهای صنعتی درست می‌شود و در ماشین آلات مختلف به کار می‌رود.
از ویژگی‌های آن استحکام بخشیدن به ساختار ماشین آلات و همچنین روان بودن حرکات مکانیکی ماشین است.
بیشترین موارد کاربرد این پیچ در صنایع دریایی، راه‌سازی و کشاورزی می‌باشد.
طول این پیچ‌ها عمدتا یک متر است؛ اما تولیدکنندگان به اقتضای کار خود آن را در اندازه‌های مختلف، تولید و استفاده می‌کنند.
مقاومت، استحکام و طول عمر بالای این وسیله، آن را به یکی از پرکاربردترین پیچ‌ها در صنایع مختلف تبدیل کرده است.
پیچ متری استیل
این ابزار از مفتول استلنس استیل ساخته شده است و به علت وجود نیکل و کروم در آن، قیمتش در مقایسه با پیچ های آهنی و فولادی گاهی بالاتر بوده و با تغییر قیمت استیل دچار نوسان می‌شود.
این پیچ با قطرهای مختلف از چند میلیمتر تا چند متر تولید می‌شود و از آنجایی که در برابر رطوبت، مقاومت نسبتا خوبی دارد، معمولا در صنایع آب و فاضلاب و همچنین اتصالات کانال‌های دیواری به کار می‌رود.
آنها بر اساس نوع کاربرد در قالب نوع آهنی و خشکه هم تولید میشوند که البته مدل آهنی، پرکاربردتر و پرمصرف‌تر است.
پیچ متری آهنی
این محصولات به علت تنسایل پایین، مقاومت کششی و خمشی بالایی در مقایسه با فولاد ندارند و معمولا در برابر تنش‌ها و نیروهای خمشی زیاد، خمیده و یا حتی پاره میشوند.
از آنها معمولا به صورت گالوانیزه در اتصالات کانال‌ها در تاسیسات ساختمانی استفاده می‌کنند.
البته جنس‌های دیگری همچون برنز، برنج و آلومینیوم نیز از این پیچ‌ها وجود دارد که چندان متداول نیستند.
پیچ متری گالوانیزه
این پیچ‌ها به خاطر لایه‌ای که از جنس روی دارند، در برابر خوردگی و رطوبت مقاوم بوده و از استحکام بالایی برخوردارند.
از آنها معمولا به عنوان نگهدارنده و ثابت کننده در تاسیسات و صنایع مختلف استفاده می‌شود.
خرید پیچ گالوانیزه از جهات مختلفی به صرفه است.
چرا که مقاومتش در محیط‌های مرطوب آن را به کالای پرکاربردی در نواحی شمالی کشور تبدیل کرده و همچنین امکان صرفه‌جویی در هزینه‌های جانبی، تعویض و تعمیر قطعات را میسر نموده است.
مهره و واشر
مهره و واشر سوپرفیکس ابزارها و قطعات کاربردی در سیستم نصب تاسیسات محسوب می شوند و در جنس اندازه های مختلف تولید می شوند.
پیچ درواقع استوانه ای است که دارای شیارهای مارپیچ است.
طراحی شیار پیچ ها برای بریدن مواد نرم تر و سخت تر متفاوت است.
شیارها اغلب به صورت مثلث، مربع، ذوزنقه و نیم دایره روی سطح جانبی بدنه ایجاد می شود.
مهره جسمی حلقه ای شکل، گرد یا چندضلعی است که داخل سوراخش رزوه شده است.
مهره‌ها یراقی کمکی برای پیچ ها هستند تا به واسطه آنها پیچ ها سفت تر در مسیر پیچش خود بسته شوند.
واشر واسطه بین مهره و بدنه بوده و حلقه ای است از جنس فلز یا گاه لاستیک.
واشرها معمولا برای توزیع بار پیچ و مهره ها کاربرد دارند و استفاده از آنها دلایل گوناگونی دارد.
کاربرد مهره و واشر
کاربرد مهره و واشر در صنعت ساختمان شامل اسکلت فلزی پیچ و مهره ای و سازه های فلزی پیچ و مهره، سازه های فضایی و سازه های سبک است.
از دیگر کاربردهای مهره در صنعت ساختمان می توان به بولت های صفحه ستون که به آن انکر بولت می گویند که به صورت L شکل می باشد اشاره کرد.
کاربرد مهره و واشر در کابینت، درب و پنجره ها و همچنین در سازه های فضایی است.
پیچ و مهره مورد استفاده در صنعت نفت و گاز و پتروشیمی از ارتفاع بلندتری نسبت به مهره های معمولی برخوردارند.
استنلس استیل مقاومت بسیار بالایی در برابر خوردگی دارد و از آنجا که ویژگی های مقاومتی در ساختار اصلی متریال است خراش سطحی مقاومت آنها را کاهش نمی دهد.
استانداردهای پیچ و مهره
پیچ و مهره ها به دلیل اینکه از اهمیت ویژه ای در اتصال قطعات به یکدیگر برخوردارند، دارای استانداردهای مخصوصی هستند.
در صنعت نفت و گاز و پترو شیمی شامل استاد بولت با استاندارد A193 گریدهای B8 – B8M – B7 – B7M- L7 – L7M و … است.
استانداردهای پیچ و مهره با نوع پوشش های مختلف مورد استفاده قرار می گیرد که شامل پوشش گالوانیزه گرم و پوشش روی نیکل و پوشش تفلون و …است.
هر یک از این پوشش ها مقاومت پیچ و مهره را در مقابل سرما و گرما و رطوبت و حرارت بالا می برد و از اهمیت بالایی برخوردار است.
پیچ های استنلس استیل برخلاف فولادی خاصیت مگنتیک جذب شوندگی به آهن ربا را نداشته یا برخی گریدهای آنها به میزان بسیار کمی دارد.
ساختار استنلس استیل طوری است که انعطاف یا چکش خواری بالاتری نسبت به فولاد داشته اما تنسایل، سختی و مقاومت کمتری نسبت به پیچ و مهره های فولادی دارد.
تنها مقاومت در برابر عوامل خورنده پیچ و مهره های استنلس استیل است که نسبت به فولاد ارجحیت دارد.
جنس و متریال مهره و واشر
برای تولید جنس و متریال مهره و واشر متنوع است و از آهن کم کربن گرفته تا فولاد، استیل و تیتانیوم.
پیچ و مهره های پلاستیکی نیز ساخته شده و کاربری خود را دارند.
برخی از این متریال ها به زیر شاخه ها و گریدهای مختلف دسته بندی می شوند که کمی تفاوت ساختاری و ویژگی های فیزیکی دارند.
برخی متریال های پیچ و مهره معمولا با آبکاری های مختلف که برای بالا بردن مقاومت سطحی آنهاست عرضه می شوند.
جنس و متریال مهره و واشر یکی از معیارهای بسیار تعیین کننده در استحکام، مقاومت خوردگی، مقاومت دمایی و در واقع مهمترین ویژگی ذاتی پیچ و مهره هاست.
پیچ های استنلس استیل مقاومت، سختی یا تنسایل بالاتری نسبت به پیچ های فولادی ندارند.
متریال استنلس استیل به دلیل کم کربن بودن قابلیت سخت کاری حرارتی را ندارد.
سوپرفیکس M
سوپرفیکس M در پروژه های مختلف، برای سهولت استفاده و کاهش هزینه در موارد بارگذاری ساپورت ها استفاده می شود.
این محصول با توجه به شرایط اگر تحمل بار، بیش تر از سوپرفیکس تخت و با اختلاف زیادی کم تر از سوپرفیکس U باشد، کاربرد دارد.
در این محصول، امکان رگلاژ پیچ ها هنگام نصب (اعم از پیچ‌های متری و نیز پیچ های نگهدارنده بست ها) و نصب آن در موقعیت درست به آسانی امکان پذیر است.
کوچک بودن ارتفاع محصول، امکان نصب ساپورت روی دیوار با فاصله کمی از لوله ها و بست های مربوطه را فراهم می آورد.
برش کاری محصول و تقسیم آن به قطعات کوچک تر، متناسب با نیاز به راحتی امکان پذیر است.
با استفاده از پیچ های مخصوص، نصب ساپورت روی دیوار و سقف و قراردادن پیچ در محل مورد نظر، بدون نیاز به جدا کردن ساپورت از موقعیت خود، به راحتی ممکن شده است.
کاربرد سوپرفیکس M
سوپرفیکس M یک راه حل مهندسی و اجرای ساپورت تاسیسات است، علاوه بر ارتقای کیفیت، راحتی و سرعت اجرا، شرایط ایمن تری هم برای مجری و هم برای ساختمان فراهم می آورد.
سوپرفیکس M ساده ترین جایگزین نبشی است.
درسوپرفیکس انعطاف جایگزین تعداد زیاد پروفیل های مورد نیاز شده است.
فقط ۳ نوع پروفیل با قابلیت ترکیب برای بی شمار اجرا کافی است.

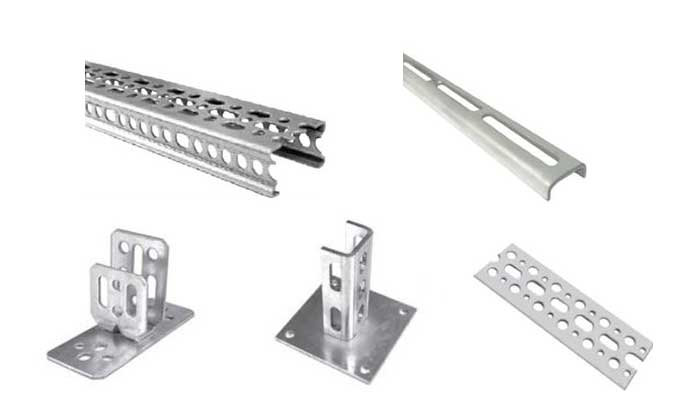

سیستم نصب تاسیسات سوپرفیکس شامل پروفیل هایی ازجمله نوع M و صفحه های نصب است.
پایه سوپرفیکس، انواع پیچ متری و پیچ و مهره، همراه با انواع بست روکش دار و دو پایه برای کاربردهای مختلف در تاسیسات است.
سوپرفیکس در عین سادگی بسیار کارآمد است.
این سیستم تمامی محدویت های فعلی در عملیات طراحی و اجرای بست و ساپورت را برطرف کرده و پاسخ گوی نیاز‌های یک ساختمان برای نصب تاسیسات مکانیکی و الکتریکی است.
سوپرفیکس راه حلی هوشمندانه برای برطرف کردن مشکلات و معضلات سیستم کنونی است.
قطعات سوپرفیکس M
بست های باکیفیت تک پایه و دو پایه سوپرفیکس از سایز ۱۶تا ۱۶۰با ویژگی های خاص خود، مجموعه سوپر فیکس را کامل می کنند.
جنس لاستیک در بست های روکش دار، EPDM است که نه تنها باعث کاهش صدا می شود، بلکه برخلاف پیویسی نرم، برای استفاده با لوله های فاضلابی پلی پروپیلن نیز مناسب است.
سوپرفیکس برای موقعیت های مختلف کاربرد دارد.
این مجموعه را می توان به روش های مختلف و ترکیب با روش های فعلی نصب کرد.
اجرای این سیستم با پیچ و مهره یا جوش ممکن است و تغییرات چه جا به جایی باشد و چه رگلاژ افقی یا عمودی، به سرعت و سهولت انجام می شود.
با استفاده از سوپرفیکس حداکثراستفاده از فضا امکان پذیر می شود.
مجموعه قطعات سوپرفیکس در قسمت ساپورت یا تکیه گاه از جنس فولاد گالوانیزه، شکل پذیر و منعطف است.
این سیستم طوری طراحی شده که با پیچ و مهره به سادگی و بدون نیاز به جوش کاری، مطابق طرح مورد نظر، ساخته و نصب می شود.
مزایای سوپرفیکس M
ساپورت یا تکیه گاه در سوپرفیکس از سه قطعه اصلی به نام سوپرفیکس تخت، سوپرفیکس U و سوپرفیکس M تشکیل شده است.
سوپرفیکسM با یا بدون استفاده از دیگر اقلام این سیستم ازجمله صفحه های نصب افقی و عمودی و همچنین پایه، می توانند نقش ساپورت را برای سیستم های تاسیساتی ایفا کند.
ساپورت سوپرفیکس نیازی به رنگ آمیزی و سوراخ کاری نداشته و علاوه بر شکل پذیری ساده، سرعت بالایی را در عملیات اجرایی به ارمغان می آورد.
با توجه به استفاده از پیچ و مهره برای ساخت و نصب ساپورت سوپرفیکس، عملیات جوش کاری از این سیستم حذف یا به حداقل ممکن خواهد رسید.
این محصول با تغییر در طراحی برخلاف سیستم های فعلی به راحتی باز شده و قابلیت استفاده مجدد را دارد.
سوپرفیکس U
سوپرفیکس U از اجزای سیستم نصب تاسیسات است.
پایه سوپرفیکس U اکسترا برای مناطقی همانند شمال و جنوب کشور که دارای رطوبت بالاست، استفاده می شود.
سوپرفیکس راه حل هوشمندانه ای برای بست و ساپورت سوپرفیکس، مجموعه ای برای نصب سیستم های تاسیسات در تمامی ساختمان ها است.
سیستم نصب تاسیسات سوپرفیکس شامل پروفیل هایی در انواع تخت و U، صفحه های نصب، پایه، انواع پیچ متری و پیچ و مهره همراه با انواع بست برای کاربردهای مختلف می شود.
سوپرفیکس U یک ناودانی با طراحی خاص مهندسی است و برای موقعیت های مختلف کاربرد دارد.
این مجموعه را می توان به روش های مختلف و حتی در ترکیب با روش های فعلی نصب کرد.
یکی از شرکت های تولید کننده سوپرفیکس U شرکت سوپر پایپ است که سیستم نصب تاسیسات با برند سوپر فیکس را تولید می کند.
کاربرد سوپرفیکس U
اجرای این سیستم با پیچ و مهره یا جوش امکان پذیر است و تغییرات چه جابه جایی چه رگلاژ افقی یا عمودی سریع و آسان انجام می شود.
کاربرد سوپرفیکس U این است که با استفاده از آن حداکثر استفاده از فضا امکان پذیر می شود.
انعطاف پذیری در سوپرفیکس جایگزین تعداد زیادی پروفیل می شود و فقط ۳نوع پروفیل با قابلیت داشتن ترکیب در اجرا و نصب کفایت می کند.
اجرای سیستم های تاسیساتی در ساختمان بین عملیات دیوار چینی و نازک کاری قرار می گیرد.
اجرای ساپورت یک پیش نیاز برای آغاز عملیات اجرایی در قسمت تاسیساتی ساختمان است.
هرچه این قسمت سریع و با کیفیت به پایان برسد، پروسه بعدی در ساختمان سریع تر انجام می شود.
به نحوی که در کاهش فرصت بندی تک تک پروژه تاثیرگذار است.
کاربرد سوپرفیکس U به عنوان یک راه حل مهندسی در مقایسه با اجرای ساپورت، علاوه بر ارتقای کیفیت، راحتی و سرعت و موقعیت ایمن برای اجراکننده و ساختمان فراهم می کند.
مزایای سوپرفیکس U
سوپرفیکس U را می توان به سادگی به صورت کنسول از دیوار یا با استفاده از پیچ های تمام رزوه به صورت آویز از سقف قرار داده یا به یکدیگر متصل کرد.
از مزایای سوپرفیکس U اینکه نیازی به رنگ آمیزی و سوراخ کاری نداشته و علاوه بر شکل پذیری ساده ، سرعت بالایی را در عملیات اجرایی موجب می شود.
با توجه به استفاده از پیچ و مهره برای ساخت و نصب، عملیات جوش کاری از این سیستم حذف یا به حداقل ممکن خواهد رسید.
حمل و نقل ساده، انعطاف پذیری و شکل پذیری و نداشتن محدودیت در طراحی و اجرا سایر مزایای سوپرفیکس U محسوب می شوند.
پهنای مناسب، استفاده در لوله های تاسیساتی برای مصارف شرب و خطوط لوله سیستم های گرمایش و سرمایش و همچنین سیستم لوله کشی فاضلاب در حالت های افقی و عمودی مزایای دیگری هستند.
عملکرد سوپرفیکس U
عملکرد سوپرفیکس U در لوله های تاسیساتی برای دیوارهای سبک و رادیاتور با ابعاد غیر متعارف، حوله خشک کن ها و نصب فن کویل ها سقفی و دیواری قابل اهمیت است.
وجود این محصول در سیستم های تهویه مطبوع برای نصب کانال ها، هواسازها، اسپلیت، گرما تاب، پانل های خورشیدی نیز ضرورت دارد.
در تاسیسات برقی برای عبور سینی کابل، نصب کلید و پریز در دیوارهای سبک و سفالی و نصب پروژکتورها و نورپردازی، نصب تابلوی برق روی انواع دیوار عملکرد سوپرفیکس U را نشان می دهد.
در بخش عملیات ساختمانی برای نصب درب و پنجره، آویزهای سقفی و اجرای انواع سقف کاذب، نصب جعبه کنتور آب و برق در تکنولوژی های نوین ساخت و ساز دیده می شود.
از عملکرد سوپرفیکس در تمام ساختمان های مسکونی، صنعتی، اداری و مذهبی و …. که نیاز به ساپورت در بخش تاسیسات دارند، استفاده می شود.
سوپرفیکس تخت
سوپرفیکس تخت راهی ساده و منعطف برای اینکه سیستم نصب تاسیسات سریع تر، دقیق تر و ایمن تر امکان پذیر شود.
سوپرفیکس مجموعه ای نوآورانه از اقلام مورد نیاز برای اجرای بست و ساپورت به روشی دیگر است.
یک تسمه و یک ناودانی با طراحی خاص مهندسی، محور اصلی سوپرفیکس را تشکیل می دهد.
مجموعه ای پیچ ها و مهره ها، بست ها و سایر اقلام این مجموعه را تکمیل می کنند.
سوپرفیکس تخت را به هر شکلی می توانید خم کنید.
در سوپرفیکس انعطاف جایگزین تعداد زیاد پروفیل های مورد نیاز شده است.
بست های با کیفیت تک پایه و دوپایه سوپرفیکس، از سایز ۱۶تا ۱۶۰با ویژگی های خاص خود، مجموعه سوپرفیکس را کامل می کنند.
جنس لاستیک در بست های روکشدار، EPDM است که نه تنها باعث کاهش صدا می شود، بلکه برخلاف پیویسی نرم، برای استفاده با لوله های فاضلابی پلی پروپیلن نیز مناسب است.
کاربرد سوپرفیکس تخت
کاربرد سوپرفیکس تخت برای محیط های مرطوب مانند شمال و جنوب کشور است و می توان از سوپرفیکس اکسترا با پوشش کروماته و دوبرابر مقاومت در برابر خوردگی استفاده کرد.
در محیط های به شدت خورنده مانند سکوهای نفتی، سوپرفیکس تخت کاربرد دارد و حداکثر استفاده از فضا را امکان پذیر می سازد.
کاربرد سوپرفیکس تخت برای موقعیت های مختلف است و این مجموعه را می توان به روش های مختلف و حتی در ترکیب با روش های فعلی نصب کرد.
اجرای این سیستم با پیچ و مهره یا جوش ممکن است و تغییرات چه جا به جایی باشد و چه رگلاژ- افقی یا عمودی-به سرعت و سهولت انجام می شود.
سوپرفیکس در تمامی ساختمان های مسکونی، اداری، صنعتی، مذهبی و … که نیاز به ساپورت و بست در بخش تاسیسات دارند قابلیت استفاده دارد.
لوله های تاسیساتی در دیوارهای سبک و رادیاتور با ابعاد غیر متعارف، حوله خشک کن ها و نصب فن کویل های سقفی و دیواری
مزایای سوپرفیکس تخت
مزایای سوپرفیکس تخت این است که می توان آن را به سادگی به شکل کنسول از دیوار یا با استفاده از پیچ های تمام رزوه به صورت آویز از سقف قرار داد.
ساپورت سوپرفیکس نیازی به رنگ آمیزی و سوراخ کاری نداشته و علاوه بر شکل پذیری ساده، سرعت بالایی را در عملیات اجرایی دارد.
با توجه به استفاده از پیچ و مهره برای ساخت و نصب ساپورت سوپرفیکس، عملیات جوش کاری از این سیستم حذف یا به حداقل ممکن خواهد رسید.
سوپرفیکس راه حلی هوشمندانه برای برطرف کردن مشکلات و معضلات سیستم و سایر مزایای سوپرفیکس تخت محسوب می شود.
سوپرفیکس در عین سادگی بسیار کارآمد است و برای سیستم های تهویه مطبوع برای نصب کانال ها، هواسازها، اسپلیت، گرما تاب، پانل های خورشیدی استفاده می شود.
این سیستم تمامی محدودیت های فعلی در عملیات طراحی و اجرای بست و ساپورت را برطرف کرده و پاسخ گوی نیاز‌های یک ساختمان برای نصب تاسیسات است.
مشخصات فنی سوپرفیکس تخت
از مشخصات فنی سوپرفیکس تخت می توان به این نکته اشاره کرد که سوپرفیکس مجموعه ای از بست ها و ساپورت ها ( تکیه گاه ) است.
از این بست ها در قسمت تاسیسات ساختمان برای عبور لوله و اتصالات مورد استفاده قرار می گیرد.
سوپرفیکس تخت دارای طولی برابر ۲ متر دارد و همچنین این قابلیت را دارد که می تواند به راحتی خم و راست شود.
این محصول برای ساپورت لوله های تاسیساتی مصارف شرب و خطوط لوله سیستم های گرمایش و سرمایش و سیستم لوله کشی فاضلاب در حالت های افقی و عمودی است.
سوپرفیکس تخت با پوشش داکرومات تا ۵۰۰ ساعت تست پاشش نمک را بدون رسیدن به خوردگی سفید تحمل می کند.
در صورت ساییده شدن ویژگی خود ترمیمی آن مانع از کاهش مقاومت در برابر خوردگی می شود.
صفحه نصب عمودی سوپرفیکس U
صفحه نصب عمودی سوپرفیکس U در ساختمان های مسکونی، اداری، صنعتی، تجاری و…. که نیاز به ساپورت و بست در بخش تاسیسات دارند، کاربرد دارد.
نصب تاسیسات سوپرفیکس به عنوان یک راه حل مهندسی، علاوه بر ارتقای کیفیت، راحتی و سرعت اجرا، شرایط ایمن تری هم برای مجری و هم برای ساختمان فراهم می آورد.
ساپورت یا تکیه گاه در سوپرفیکس از دو قطعه اصلی به نام سوپرفیکس تخت و سوپرفیکس U تشکیل شده است.
سوپرفیکس تخت و سوپرفیکس U با یا بدون استفاده از دیگر اقلام این سیستم مانند صفحه نصب عمودی و همچنین پایه، می توانند نقش ساپورت را برای سیستم نصب تاسیسات ایفا کنند.
سیستم نصب تاسیسات سوپرفیکس شامل پروفیل هایی در انواع تخت و U، صفحه های نصب، پایه، انواع پیچ متری و پیچ و مهره، همراه با انواع بست برای کاربردهای مختلف است.
سوپرفیکس تخت و سوپرفیکس U را می توان به سادگی به صورت کنسول از دیوار یا با استفاده از پیچ های تمام رزوه به صورت آویز از سقف قرار داده یا به یکدیگر متصل کرد.
این سیستم تمام محدویت های فعلی در عملیات طراحی و اجرای بست و ساپورت را برطرف کرده و پاسخ گوی نیاز‌های یک ساختمان برای نصب تاسیسات است.
کاربرد صفحه نصب عمودی سوپرفیکس U
کاربرد صفحه نصب عمودی سوپرفیکس U برای ساپورت لوله های تاسیساتی مصرف شرب و خطوط لوله سیستم های گرمایش و سرمایش است.
صفحه نصب عمودی سوپرفیکس U برای سیستم لوله کشی فاضلاب در انواع حالت افقی و عمودی مورد استفاده قرار می گیرد.
این محصول برای ساپورت لوله های تاسیساتی در دیوارهای سبک، رادیاتور با ابعاد غیرمتعارف، حوله خشک کن ها و نصب فن کوئل های سقفی و دیواری است.
ساپورت سیستم های تهویه مطبوع برای نصب کانال ها، هواسازها، اسپلیت، گرما تاب و پانل های خورشیدی سایر کاربردهای این محصول است.
ساپورت تاسیسات برقی برای عبور سینی کابل، نصب کلید و پریز در دیوارهای سبک و سفالی و همچنین نصب پروژکتورها و نورپردازی، نصب تابلوی برق برای انواع رادیاتور به کار می رود.
ساپورت در بخش عملیات ساختمانی برای نصب درب و پنجره، آویزهای سقفی برای اجرای انواع سقف کاذب، نصب جعبه کنتور آب و برق در تکنولوژی های نوین ساخت کاربرد دارند.
مزایای صفحه نصب عمودی سوپرفیکس U
از مزایای صفحه نصب عمودی سوپرفیکس U می توان به پوشش تمام نیاز‌های یک ساختمان و حمل و نقل ساده آن اشاره داشت.
این محصول منعطف و شکل پذیر بوده و به رنگ آمیزی و جوش کاری نیاز ندارد.
بدون هیچ محدودیتی در طراحی و اجرای ساپورت با پهنای مناسب و بدون نیاز به سوراخ کاری استفاده می شود.
مجموعه اقلام سوپرفیکس در قسمت ساپورت (تکیه گاه) از جنس فولاد گالوانیزه، شکل پذیر و منعطف است.
این سیستم طوری طراحی شده که با پیچ و مهره به سادگی و بدون نیاز به عملیات جوش کاری، مطابق طرح مورد نظر، ساخته و نصب می شود.
یکی دیگر از مزایای صفحه نصب عمودی سوپرفیکس U این است که در صورت تغییر در طراحی، به راحتی باز شده و قابلیت استفاده مجدد را دارد.
ویژگی های صفحه نصب عمودی سوپرفیکس U
به طور معمول اجرای سیستم های تاسیساتی در ساختمان، در حد فاصل بین عملیات دیوار چینی و نازک کاری قرار می گیرد.
از ویژگی های صفحه نصب عمودی سوپرفیکس U می توان برای اجرای ساپورت و شروع کل عملیات اجرایی در بخش تاسیساتی ساختمان استفاده کرد.
هرچه این بخش سریع تر و با کیفیت بالا انجام شود، مراحل بعدی در ساختمان سریع تر آغاز می شود، به طوری که در کاهش زمان بندی کل پروژه تاثیرگذار است.
ویژگی های صفحه نصب عمودی سوپرفیکس U این است که به عنوان یک راه حل مهندسی اجرای ساپورت است.
این راهکار علاوه بر ارتقای کیفیت، راحتی و سرعت اجرا، شرایط ایمن تری هم برای مجری و هم برای ساختمان فراهم می آورد.
پایه دیواری سوپرفیکس
از پایه دیواری سوپرفیکس برای نصب کولرهای گازی روی دیوار و مکان هایی که امکان نصب روی زمین نیست استفاده می شود.
یکی از انواع ساپورت تاسیساتی در سیستم نصب تاسیسات ساپورت دیواری یا پایه دیواری سوپرفیکس است.
در برخی از موارد، اجرا کننده تاسیسات برقی ساختمانی لازم است که مسیر سیم کشی و کابل کشی در کنار دیوار ایجاد شود.
در چنین شرایطی برای نگه داشتن سینی کابل، از ساپورت هایی استفاده می شود که از یک طرف به دیوار متصل شده و به خوبی سینی کابل ها را نگه می دارد.
پایه دیواری سوپرفیکس طوری طراحی شده که از یک طرف به واسطه پیچ و مهره به دیوار متصل شده و سینی کابل روی آن قرار می گیرد.
کاربرد پایه دیواری سوپرفیکس
سینی کابل سبک جدیدی از سیم کشی و کابل کشی تاسیسات برقی را موجب شده است.
طراحی این تجهیزات ساختمانی نیز عمل انتقال حرارت بین سیم ها و کابل های موجود در تاسیسات برقی را بهبود می دهد.
از طرفی استفاده از سینی کابل ها سبب می شود که نصب و تعویض سیم ها و کابل ها راحت تر و سریع تر انجام شود.
این تجهیزات ساختمانی برای آن که بتوانند به خوبی از سیم ها و کابل ها محافظت کرده و مسیرهای کابل کشی و سیم کشی تاسیسات برقی را حفظ کنند، نیاز به پایه دیواری سوپرفیکس دارند.
کاربرد پایه دیواری سوپرفیکس در تمامی ساختمان های مسکونی، اداری، صنعتی، تجاری و…. که نیاز به ساپورت و بست در بخش تاسیسات دارند مورد توجه است.
ساپورت برای لوله های تاسیساتی سیستم های تهویه مطبوع تاسیسات برقی و در عملیات ساختمانی برای نصب درب و پنجره کاربرد دارد.
آویزهای سقفی و اجرای انواع سقف کاذب، نصب کنتور برق یا جعبه کنتور آب در تکنولوژی نوین کاربردهای دیگر این محصول هستند.
مزایای پایه دیواری سوپرفیکس
از مزایای پایه دیواری سوپرفیکس می توان به شکل ظاهری و استحکام کافی اشاره کرد تا به مرور زمان سبب تغییر شکل سینی و نردبان کابل نشود.
پایه دیواری سوپرفیکس به گونه ای طراحی شده است که از یک طرف به واسطه پیچ و مهره به دیوار متصل شده و سینی کابل روی آن قرار می گیرد.
یکی از انواع پایه دیواری سوپرفیکس ساپورت T شکل است. در برخی از موارد، اجرا کننده تاسیسات برقی ساختمانی مستلزم این است که مسیر سیم کشی و کابل کشی را در کنار دیوار ایجاد کند.
در چنین شرایطی برای نگه داشتن سینی کابل، از ساپورت هایی استفاده می شود که از یک طرف به دیوار متصل شده و به خوبی سینی کابل ها را نگه می دارد.
پایه دیواری سوپرفیکس به گونه ای طراحی شده اند که از یک طرف به واسطه پیچ و مهره به دیوار متصل شده و سینی کابل روی آن قرار می گیرد.
پایه دیواری سوپرفیکس
برای نصب سیستم نصب تاسیسات به کمک سوپرفیکس می توان از پایه دیواری سوپرفیکس برای محکم کردن استفاده کرد.
پایه سوپرفیکس U اکسترا برای مناطقی مانند شمال و جنوب کشور که دارای رطوبت بالا هستند، استفاده می شود.
پایه دیواری سوپرفیکس را از دیوار یا با استفاده از پیچ های تمام رزوه به صورت آویز از سقف قرار داده یا به یکدیگر متصل می کنند.
ساپورت سوپرفیکس نیازی به رنگ آمیزی و سوراخ کاری نداشته و علاوه بر شکل پذیری ساده، سرعت بالایی را در عملیات اجرایی دارد.
با توجه به استفاده از پیچ و مهره برای ساخت و نصب پایه دیواری سوپرفیکس عملیات جوش کاری از این سیستم حذف یا به حداقل ممکن خواهد رسید.
سوپرفیکس راه حلی هوشمندانه برای برطرف کردن مشکلات و معضلات سیستم تاسیسات است.
پایه دیواری سوپرفیکس در عین سادگی بسیار کارآمد است و تمامی محدویت های فعلی در عملیات طراحی و اجرای بست و ساپورت را برطرف کرده و پاسخ گوی نیاز‌های یک ساختمان برای نصب تاسیسات است.
بست کمربندی ۲۰ سانتی سوپر فیکس
بست کمربندی ۲۰ سانتی سوپر فیکس یکی از ساده ترین ابزار در سیستم نصب تاسیسات است که از آن برای بستن، سفت کردن و اتصال اجسام متعدد استفاده می شود.
استفاده از این محصول بسیار راحت است و نیاز به ابزار خاصی ندارد، می تواند تا وزن ۱۵۰ کیلوگرم را هم تحمل کند.
بست کمربندی ۲۰ سانتی سوپر فیکس از پلاستیک فشرده ساخته می شود و براساس ضخامت آن میزان استحکام مختلفی دارد.
برای به کارگیری این محصول دقت داشته باشید که با بستن این نوع بست، امکان باز کردن و استفاده مجدد از آن وجود ندارد.
تولید انواع بست با قیمت های مناسب و کیفیت خوب در بازار ایران انجام می شود. معمولا بسته ها حاوی ۱۰۰ عدد بست کمربندی پلاستیکی با رنگ مشکی و سفید است.
بست های ۲۰ سانتی دارای ۳.۶ میلی متر ضخامت هستند. روش استفاده به این شکل است که بست را در اطراف شی قرار می دهید تا ثابت شود و باند را از طریق سر بست می کشید.
کاربرد بست کمربندی ۲۰ سانتی سوپر فیکس
کاربرد بست کمربندی ۲۰ سانتی سوپر فیکس برای جمع کردن و بسته بندی ساده کابل ها و لوله ها، جمع کردن مفتول و اتصال قطعات و اجسام کوچک است.
بست کمربندی نوعی بست است که برای نگه داشتن چند سیم یا کابل در کنار یکدیگر استفاده می شود.
قیمت پایین و کاربری آسان آن ها موجب محبوبیت آنها شده است. کمربندی های موجود در بازار به دو دسته اصلی پلاستیکی و استیل تقسیم بندی می شوند.
کاربرد بست کمربندی ۲۰ سانتی با دارا بودن جنس پلاستیکی، علاوه بر انعطاف پذیری بالا و مقاومت بسیار خوب می تواند در بخش های مختلفی قابل توجه باشد.
بست کمربندی پلاستیکی دارای قفل محکم و مقاوم و سایزهای مختلف بوده قابل استفاده در بازه دمای قابل تحمل : -۴۰ تا +۹۰ درجه سانتی گراد است.
مزایای بست کمربندی ۲۰ سانتی سوپر فیکس
از مزایای بست کمربندی ۲۰ سانتی می توان به نوک گرد برای عبور آسان و مقاومت رنگ سیاه این محصول در برابر اشعه ماورا بنفش اشاره کرد.
زبانه کابل کراوات دارای ۴ دندان برای پیش مونتاژ است و عاری از هالوژن بوده مقاومت حداکثر بار ۸ کیلوگرم را دارد.
این نوع بست به دلیل چفت شدن زبانه در دندان ها دیگر نمی تواند باز شود و مزایای بست کمربندی ۲۰ سانتی محسوب می شود.
بست کمربندی ۲۰ سانتی با ضخامت ۲.۵ میلی متر در دو رنگ مشکی و سفید تولید شده است که رنگ سفید آن کاربرد و مصرف عمومی در فضاهای بسته و به دور از نور خورشید دارد.
بست کمربندی ۲۰ سانتی رنگ مشکی در فضاهای باز که در مقابل نور خورشید قرار دارند مورد استفاده قرار می گیرد و بسیار مقاوم و محکم است.
مشخصات بست کمربندی ۲۰ سانتی سوپر فیکس
زمان بستن کابل یا سیم برق با این نوع بست میزان سفت کردن آن ها را باید در نظر گرفت تا به آن ها آسیبی وارد نشود.
در غیر این صورت زخمی شدن سیم یا کابل ممکن است موجب خسارت های جبران ناپذیری شود.
یکی از مشخصات بست کمربندی ۲۰ سانتی سوپر فیکس این است که این نوع بست های پلاستیکی معمولا در اندازه های مختلف با طول و قطر متفاوت ساخته می شوند.
با توجه به نوع کاربرد آنها، می توان از اندازه ها ی مختلف آن ها استفاده کرد. انعطاف پذیری این نوع بست باید به اندازه ای باشد که باعث زخمی شدن قطعه نشود.
استفاده از پلاستیک برای ساخت این محصول باعث افزایش مقاومت بست در برابر عوامل محیطی مثل رطوبت، مواد اسیدی و غیره شده است.
جنس بست کمربندی ۲۰ سانتی سوپر فیکس از جنس پلاستیک پلی آمید است و این نوع متریال از حساسیت و تاثیر پذیری زیادی برخوردار است و باید در محیط خشک و مناسبی نگهداری شود.
دیدگاهها
هیچ دیدگاهی برای این محصول نوشته نشده است.
