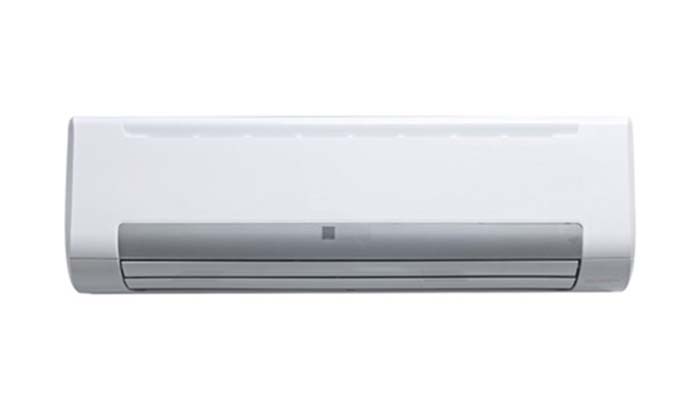

فن کویل دیواری
فن کویل دیواری از تجهیزات موتورخانه بوده و برای تامین سرمایش و گرمایش محیط از طریق پرتاب باد توسط بلوور و عبور آن از کویل آبگرم و آب سرد عمل می کند.
برخی مدل های این محصول برای تامین هوای مکش از سیستم هواساز مرکزی استفاده می کنند.
فن کویل از طریق ترموستات دمای اتاق را تنظیم می کند.
برای انتخاب فن کویل دیواری علاوه بر شکل ظاهری ظرفیت برودتی، حرارتی و میزان هوادهی آن مهم است.
فن کویل های دیواری موجود در بازار با ظرفیت های ۲۰۰ الی ۸۰۰ فوت مکعب در دقیقه بوده و هوا را به صورت روبرو زن منتشر می کنند.
فن کویل ها در دو نوع دو لوله و چهار لوله هستند، مدل های دو لوله دارای یک لوله رفت و یک لوله برگشت هستند.
فن کویل چهار لوله دو لوله برای آمدن آب به کویل ها و دو لوله برای برگشت آب دارد و همزمان آب سرد و گرم را وارد کویل های خود می کند.
مشخصات فنی فن کویل دیواری
مشخصات فنی فن کویل دیواری این است که سرمایش و گرمایش یکنواخت و مطبوع ایجاد می کند و دارای فیلترهای قابل شستشوی تصفیه هوا است.
ساختار ظاهری فن کویل شبیه شوفاژ است، با این تفاوت که در آن از یک فن یا دمنده نیز استفاده می شود.
این فن میزان انتقال حرارت را بیشتر کرده و همچنین کمک می کند تا کاربر کنترل بیشتری روی کیفیت هوای تولیدی داشته باشد.
هزینه نگهداری پایین تر نسبت به سیستم های با کارکرد گازی دارد و فن کویل دیواری امروزه بیشتر مورد استفاده قرار می گیرد.
عملکرد فن کویل ها چه مدل دیواری، چه مدل زمینی تقریبا یکسان است.
در آن ها از یک کویل حرارتی دو لوله یا چهار لوله استفاده می شود و سپس یک دمنده یا همان فن در دستگاه نصب می شود.
از مشخصات فنی فن کویل می توان به رطوبت زدایی از جریان هوا و همچنین تصفیه هوا اشاره کرد.
رطوبت موجود در هوا توسط لوله‌های کویل حرارتی کم می شود.
جلوی ورودی فن از یک سیستم فیلتراسیون استفاده می شود که پیش از ورود هوا به داخل دستگاه عمل تصفیه را انجام می دهد و جریان هوا را از ذرات آلوده کننده پاک می کند.
نصب فن کویل دیواری
نصب فن کویل دیواری برای تهویه مطبوع و معمولا روی دیوار ساختمان اجرا و به کمک خطوط لوله به وسایل سرمایشی یا گرمایشی تعریف شده متصل می شود.
این محصول از مدل های روکار به حساب می آید و به همین دلیل در طراحی آن باید به زیبایی ظاهری دستگاه توجه کافی داشت.
به دلیل شباهت ظاهری، بیشتر افراد این محصول را گاهی با یونیت های اسپلیت اشتباه می گیرند.
در نصب فن کویل دیواری باید توجه داشت که یونیت دستگاه از سقف ساختمان و کف ساختمان فاصلۀ مناسبی داشته باشد.
فاصله از یونیت دستگاه تا کف زمین حدود دو متر و بیست سانتیمتر است.
از سقف نیز یونیت دستگاه باید حدود بیست سانتی متر فاصله داشته باشد.
میزان ارتفاع یونیت از سقف ساختمان نسبت به اختلاف ارتفاعش تا سطح زمین بسیار مهم است.
یکی از مزایای قابل توجه میزان سروصدا در فن کویل دیواری است که در مقایسه با سایر مدل های موجود در بازار کمتر است.
در فضاهای اداری و تجاری نصب فن کویل دیواری انتخاب مناسبی است چون کنترل دستگاه با یک ریموت کنترل و از فاصله دور انجام می شود.
عملکرد فن کویل دیواری
عملکرد فن کویل دیواری در فصل سرما به این شکل است که سرمایش محیط می تواند به کمک آب سرد یا سیکل های تبرید تراکمی مثل چیلرها انجام شود.
کویل حرارتی دستگاه به سیستم لوله کشی سیستم متصل شده، سپس جریان هوا از دریچه ورودی به داخل فن کویل مکیده شده، پس از انجام عمل سرمایش از هر چهار طرف به داخل محیط دمیده می شود.
عملکرد فن کویل دیواری در فصل گرما به این صورت است که کویل حرارتی این دستگاه به سیستم لوله کشی پکیج یا موتورخانه متصل می شود.
پخش گرمای تولید شده در محیط برای هر چهار جهت انجام می شود و در نتیجه دمای محیط متعادل تر خواهد بود.
نصب فن کویل روی دیوار ساختمان فضای کمی را اشغال کرده و با ظاهری دکوراتیو روی طراحی داخلی تاثیر دارد.
سیستم کنترلی ریموت دار با نمایشگر الکترونیک روی بدنه فن کویل عملکرد فن کویل دیواری را برای کاربر راحت تر می کند.

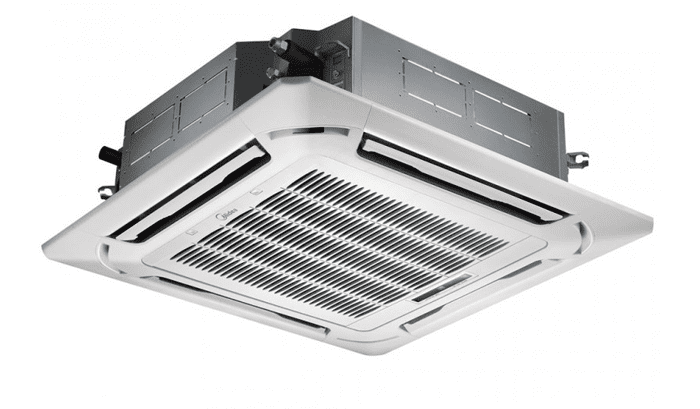

فن کویل کاستی
فن کویل کاستی یکی از انواع فن کویل بوده و به دو صورت یک طرفه و چهار طرفه تولید می شود.
این محصول از لحاظ نوع لوله کشی دو لوله ای و چهار لوله ای عرضه می شود و هوا را از بالا به پایین به جریان در می آورد.
انواع فن کویل کاستی
انواع فن کویل کاستی شامل فن کویل کاستی توکار، فن کویل کاستی روکار، فن کویل کاستی دو طرفه و چهار طرفه است.
فن کویل دو لوله ای
از یک کویل استفاده شده است که فقط می تواند گرمایش یا سرمایش محیط را تامین کند.
فن کویل چهار لوله ای
از دو کویل استفاده شده است که همزمان می تواند گرمایش و سرمایش محیط را تامین کند.
فن کویل کاستی چهار طرفه با و بدون سقف کاذب نصب شده است که اگر از سقف کاذب استفاده نشود، این دستگاه در معرض دید قرار می گیرد.
فن کویل کاستی چهارطرفه دارای طراحی خاص و فشرده برای به حداقل رساندن ارتفاع قسمت داخلی است.
برای ساختمان های فاقد سقف کاذب می توان به جای فن کویل کاستی از نوع سقفی توکار استفاده کرد.
نصب فن کویل کاستی
نصب فن کویل کاستی در سقف ساختمان است و می تواند زیر سقف کاذب یا بدون سقف کاذب انجام شود.
معمولا فن کویل کاستی زیر سقف کاذب نصب می شود، چون ظاهری زیباتر دارد و فقط شبکه یا فیلتر دستگاه قابل مشاهده است.
نصب فن کویل کاستی از لحاظ اقتصادی به صرفه است چون دیگر نیاز به کانال کشی ساختمان نیست و به راحتی در سقف قرار می گیرد.
گاهی برای صرفه جویی از فن کویل کاستی چهار طرفه به جای فن کویل سقفی توکار استفاده می شود.
کاربرد فن کویل کاستی
کاربرد فن کویل کاستی برای ساختمان های مسکونی، تجاری، صنعتی و غیره است.
نحوه کار این محصول به این شکل است که از لوله های ورودی و خروجی آب سرد یا گرم، آب وارد دستگاه شده، با عبور از روی کویل ها دمای آب کاهش یا افزایش پیدا می کند.
به این ترتیب هوای گرم یا سرد تامین می شود و عمل تهویه مطبوع توسط کویل ها و فن درون سیستم انجام می شود و دوباره آب توسط لوله دیگر به موتورخانه مرکزی برمی گردد.
کاربرد فن کویل کاستی توسط کلید یا ترموستات کنترل می شود و می توان دور فن کویل را با آن تنظیم یا روشن یا خاموش کرد.
اجزای فن کویل کاستی
ترموستات یا ریموت کنترل برای کنترل دور و روشن یا خاموش کردن دستگاه، کویل های مسی و بدنه فلزی اجزای فن کویل کاستی هستند.
فیلتر قابل شستشو، فن، موتور، دریچه خروجی هوا، لوله های ورودی و خروجی آب به فن کویل سایر اجزای فن کویل کاستی هستند.
تفاوت فن کویل کاستی یک طرفه و چهار طرفه
فن کویل یک طرفه باد را از یک جهت به بیرون پخش می کند اما چهار طرفه باد را از چهار طرف به بیرون پخش می کند.
فن کویل یک طرفه یک کویل دارد و گرمایش یا سرمایش محیط را تامین می کند.
اما چهار طرفه دو کویل دارد و به طور همزمان می تواند گرمایش یا سرمایش را محیط را تامین کند.
فن کویل کاستی یک طرفه معمولا در مواردی که نیاز است باد از یک طرف در اتاق جریان داشته باشد استفاده می شود و در کنار دیوار نصب می شود.
فن کویل چهار طرفه در مواردی که نیاز است باد از وسط ساختمان در جریان باشد استفاده می شود و در وسط اتاق یا محیط نصب می شود.
فن کویل کاستی چهار طرفه و یک طرفه نوعی از فن کویل های سقفی است که هوای سرد و گرم را از بالا به پایین و به صورت یکنواخت توزیع می کند.

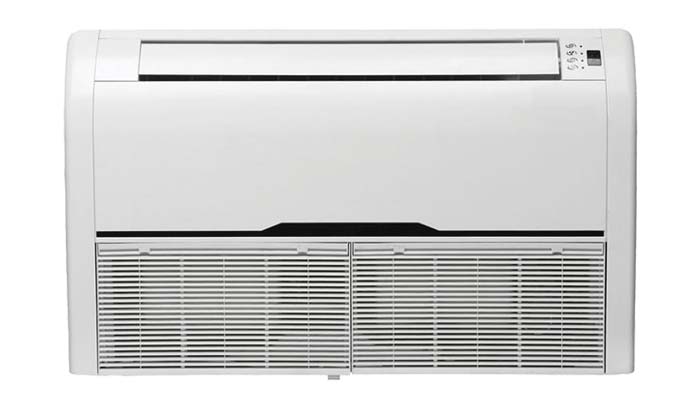

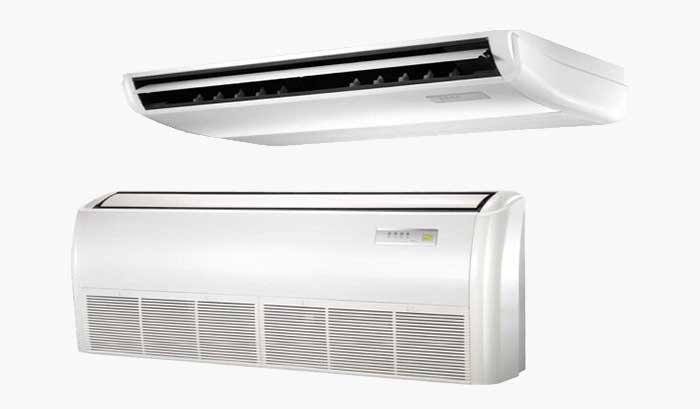

فن کویل زمینی
فن کویل زمینی یکی از قدیمی ترین نوع فن کویل ها است که در انواع مختلف رو به رو زن، بالا زن، شیب دار و پایه دار تولید می شود.
این محصول به راحتی نصب شده و برای هر فضایی مناسب است، به همین دلیل بسیار پرطرفدار و پرکاربرد است.
فن کویل زمینی در تمام ساختمان های مسکونی، تجاری، صنعتی مورد استفاده قرار می گیرد.
ظرفیت هوادهی آن معمولا ۲۰۰ تا ۱۰۰۰ فوت مکعب در ساعت بوده و هوا را به صورت عمودی دمش می کند.
فن کویل، دستگاهی است که توسط پرتاب باد به وسیله بلوور و عبور آن از کویل آبگرم و آب سرد سرمایش و گرمایش محیط را تامین می کند.
فن کویل در دو نوع دو لوله و چهار لوله هستند. فن کویل دو لوله دارای یک لوله رفت و یک لوله برگشت است.
فن کویل های چهار لوله، دو لوله برای آمدن آب به کویل ها و دو لوله برای برگشت آب دارند و می توانند همزمان آب سرد و گرم را وارد کویل های خود کنند.
نصب فن کویل زمینی
نصب فن کویل زمینی بسیار ساده و راحت است و به همین دلیل پر فروش ترین نوع فن کویل محسوب می شود.
این محصول به راحتی روی زمین قرار می گیرد، از یک طرف به دیوار و از طرف دیگر به زمین متصل می شود.
معمولا برای نصب فن کویل زمینی لوله کشی آن به دو شکل تو کار و روکار انجام می شود که هر یک ویژگی های خود را دارد.
در لوله کشی توکار لوله ها درون ساختمان و در لوله کشی روکار لوله ها روی دیوار قرار می گیرند و مخفی نیستند.
از لحاظ ظاهری لوله کشی تو کار زیبایی بیشتری نسبت به لوله کشی رو کار دارد، چون فقط دستگاه فن کویل در محیط نصب می شود و لوله کشی مخفی است.
برای نصب فن کویل زمینی تفاوت فن کویل های شیب دار، پایه دار، رو به رو زن و بالا زن مهم نیست.
شکل ظاهری و نحوه دمش باد آن ها متفاوت است، به طور مثال فن کویل شیب دار باد را به شکل مایل می دمد و به جریان در می آورد اما فن کویل بالازن باد را به شکل عمودی و رو به بالا به جریان در می آورد.
فن کویل زمینی در دو مدل پایه دار و بدون پایه تولید می شود که یکی از مزیت های پایه دار نظافت زیر دستگاه است و به راحتی انجام می شود.
فن کویل در مدل های بدون پایه ظاهری زیباتر نسبت به پایه دار دارند.
مزایای فن کویل زمینی
مزایای فن کویل زمینی شامل سرمایش و گرمایش مطبوع و یکنواخت، صدای کم و بدون نویز و ظرفیت و راندمان بالا دستگاه می شود.
مدار لوله کشی فن کویل برای انتقال آب سرد و گرم است که آب سرد در این سیستم از یک دستگاه مرکزی (چیلر) تامین می شود.
آب گرم از موتورخانه مرکزی یا دستگاه های مستقل مانند پکیج تامین شود. در برخی مدل ها برای تامین هوای مکش از سیستم هواساز مرکزی استفاده می شود.
این محصول فشار استاتیکی بالا دارد، تعویض آسان فیلتر و تعمیر و سرویس آسان به دلیل رو کار بودن دستگاه سایر مزایای فن کویل زمینی هستند.
نسبت به سیستم های گازی هزینه نگهداری پایین تری داشته و قابلیت نصب ترموستات برای کنترل و برنامه ریزی دستگاه دارد.
بدنه آلومینیومی، کویل های سه ردیفه و لوله مسی ۸.۳ اینچ و فیلترهای تصفیه هوا قابل شستشو بوده که مزایای فن کویل زمینی هستند.
فن کویل زمینی در ظرفیت های ۲۰۰ تا۱۰۰۰ فوت مکعب در دقیقه بوده و هوا را به صورت بالا زن یا رو به رو زن منتشر می کند.

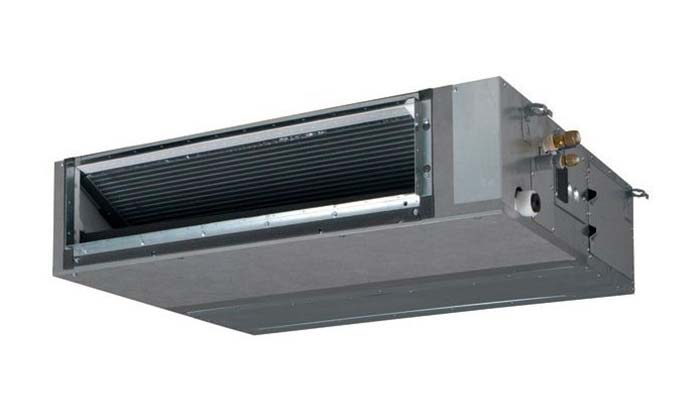

فن کویل سقفی
فن کویل سقفی یکی از انواع فن کویل است که توکار بوده به نام داکت فن کویل یا فن کویل کانالی نیز معروف است.
فن کویل از طریق پرتاب باد توسط بلوور و عبور آن از کویل آب گرم و آب سرد سرمایش و گرمایش محیط را تامین می کند.
مدار لوله کشی فن کویل برای انتقال آب سرد و گرم است که آب سرد در این سیستم از یک دستگاه مرکزی مانند چیلر تامین می شود.
آب گرم می تواند از موتور خانه مرکزی و یا دستگاه های مستقل مانند پکیج گرمایشی تامین شود.
اجزای این فن کویل و کانال های تامین و توزیع هوا به صورت توکار و درون قسمتی از سقف، قسمت ورودی هر اتاق یا سالن، جاسازی می شوند.
مزیت فن کویل سقفی توکار این است که بر خلاف نوع کاستی سقفی که برای مخفی کردن اجزا و کانال ها به سقف کاذب نیاز ندارد.
این نوع فن کویل با استفاده از ترموستات کنترلی قابلیت روشن و خاموش شدن فن و تنظیم دمای حرارتی و برودتی در هر اتاق یا هر قسمت از ساختمان را دارد.
انواع فن کویل سقفی
انواع فن کویل سقفی از نظر نحوه تامین هوای تازه به دو صورت کاربرد دارد.
فن کویل سقفی هواساز
اگر فن کویل فقط برای گرمایش و سرمایش مورد استفاده باشد، باید هوای تازه توسط سیستم هواساز مرکزی تامین شود.
در این حالت هواساز از طریق یک کانال، هوای تازه را پس از فیلتر کردن و تنظیم رطوبت وارد ساختمان می کند.
از سیستم فن کویل برای هواسازی و توزیع هوای تازه به راهروها و راه پله های موجود در ساختمان استفاده می کنند.
یک هواساز معمولا روی بام ساختمان نصب می شود و دستگاهی با ابعاد نسبتا بزرگ است.
هواساز مانند فن کویل دارای کویل آب سرد و کویل آب گرم است و آب سرد و گرم از طریق چیلر یا مینی چیلر و بویلر موتورخانه یا پکیج گازسوز تامین می شود.
فن کویل سقفی بدون هواساز
اگر فن کویل علاوه بر سرمایش و گرمایش، هوای تازه را هم تامین می کند، هوای تازه از طریق دریچه پشت فن کویل و توسط فن به درون محیط کشیده می شود.
کانال های توزیع کننده هوا از یک طرف به هوای آزاد بیرون از ساختمان راه دارند تا بتوانند هوای تازه را وارد ساختمان کنند و از طرف دیگر به اتاق ها و سالن ها.
در این روش دستگاه هواساز مرکزی حذف می شود، بنابراین نمی تواند رطوبت مورد نظر را تنظیم و هوای تازه را فیلتر کند.
برای تامین هوای تازه، استفاده از دستگاه هواساز به کار می رود.
فن کویل دو لوله ای
که یک لوله برای ورود جریان آب سرد یا گرم و یک لوله برای خروج آن است.
فن کویل چهار لوله ای
که یک لوله مخصوص ورود آب سرد و یک لوله مخصوص ورود آب گرم و دو لوله دیگر برای خروج آنهاست.
فن کویل چهار لوله ای در یک ساختمان می تواند به طور همزمان برای برخی واحدها سرمایش و بعضی دیگر گرمایش تامین کند.
مشخصات فنی فن کویل سقفی
داکت فن کویل یا فن کویل کانالی یا فن کویل سقفی توکار معمولا در ظرفیت هوادهی بین ۳۰۰ تا ۲۲۰۰ فوت مکعب بر دقیقه ساخته می شوند.
مشخصات فنی فن کویل سقفی این است که در ظرفیت های ۲۰۰ تا ۱۲۰۰ فوت مکعب در دقیقه تولید شده و هوا را به صورت روبرو زن منتشر می کنند.
برای تامین سرمایش و گرمایش یکنواخت و مطبوع مناسب بوده و دارای فیلترهای تصفیه هوا قابل شستشو هستند.
فن کویل سقفی نسبت به سیستم های گازی هزینه نگهداری پایین تری داشته و نصب آن مقرون به صرفه است.
این محصول قابلیت نصب ترموستات برای کنترل و برنامه ریزی دستگاه دارد.

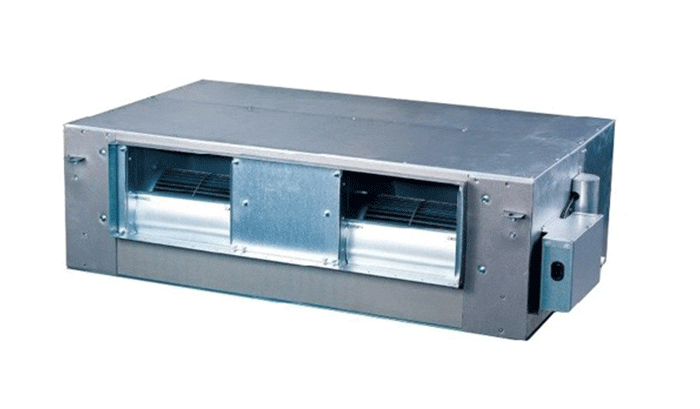

فن کویل کانالی پر فشار
فن کویل کانالی پر فشار برای سرمایش و گرمایش و به طور کلی تهویه مطبوع در ساختمان های مسکونی، تجاری و صنعتی است.
یکی از مدل های پرکاربرد که در اکثر ساختمان های اداری یا تجاری مورد استفاده قرار می گیرد فن کویل سقفی است.
فن کویل های سقفی در دو مدل کابین دار و بدون کابین طراحی و ساخته شده اند و محل نصب و قرارگیری آنها درون سقف به صورت توکار یا روکار است.
این فن کویل ها چون درون سقف قرار می گیرند، جنس بدنه آنها از اهمیت ویژه ای برخوردار است.
شرکت های سازنده، بدنه فن کویل سقفی کانالی پر فشار را از ورق گالوانیزه محکم ضد زنگ می سازند.
ورق گالوانیزه موجب افزایش مقاومت آن در برابر زنگ زدگی می شود.
دریچه خروجی فن کویل سقفی کانالی پر فشار زیر دستگاه یا روبه روی آن قرار دارد.
اجزای فن کویل ها
فن
کویل های گرمایش و سرمایش که معمولا از لوله های مسی با پره های آلومینیومی ساخته می شوند.
فیلتر هوای قابل تعویض یا قابل شستشو
شیر فلکه
شیرهواگیری فن کویل های سقفی
نگهداری فن کویل سقفی توکار کانالی پر فشار
برای نگهداری فن کویل سقفی کانالی پر فشار باید چپ یا راست بودن محل اتصال لوله ها به فن کویل های مورد نیاز پروژه مشخص شود.
برای محاسبه دبی آب سرد مورد نیاز سرمایش فن کویل باید مقدار بار کل سرمایی بر مبنای BTU/h هر یک از فضاهای ساختمان را بر عدد ۵۰۰۰ تقسیم کرد.
بالانس فن هوادهی در عملکرد فن کویل ها مهم بوده و با طول عمر بلبرینگ موتور ارتباط مستقیم دارد.
برای تداوم بالانس دینامیکی فن هوادهی دستگاه، نسبت به نصب افقی و تراز شده انواع فن کویل ها در محل نصب باید توجه داشت.
برای سرویس و نگهداری فن کویل سقفی کانالی پر فشار نصب شیر قطع و وصل جریان آب ورودی و خروجی از کویل همراه با مهره ماسوره مربوطه (هم سایز با قطر لوله انشعابی) ضروری است.
برای جمع آوری آب حاصل از تقطیر رطوبت هوا روی کویل در فصل تابستان، نصب لوله ½ اینچ درین از سینی زیرکویل تا محل تخلیه این آبها برای هر فن کویل الزامی است.
مشخصات فن کویل کانالی پرفشار میدیا
از مشخصات فن کویل کانالی پرفشار میدیا مدل MKT3H 1400G70 این است که برای فضای حداکثر ۸۵ متر مربع مناسب است.
ابعاد ارتفاع، عرض، طول آن ۴۰* ۸۱.۶ * ۹۴.۶ سانتی متر و جنس بدنه از ورق گالوانیزه سخت و محکم است.
این محصول دارای فن سانتریفوژ ۳ ساعته، فشار استاتیکی بالا و قابلیت کانال کشی برای توزیع متناسب هوا در فضاهای مختلف است.
جنس بدنه از ورق گالوانیزه سخت و محکم و هزینه کم نگهداری و نصب سایر مشخصات فن کویل کانالی پرفشار میدیا مدلMKT3H 1400G70 هستند.
فیلتر این محصول قابلیت جداکردن برای تعویض یا نظافت دستگاه را داشته و قابلیت اطمینان و راندمان بالا دارد.
از مشخصات فن کویل کانالی پرفشار میدیا مدلMKT3H 1400G70 می توان به سینی تخلیه درین از جنس گالوانیزه اشاره کرد.
فن کویل کانالی پرفشار گلدیران
یکی از برندهای معروف در بازار فن کویل کانالی پرفشار گلدیران است که دارای فیلتر آلومینیومی قابل شستشو و قابل تعویض است.
کویل از لوله مسی و فین های آلومینیومی با روکش هیدروفیلی با شیر هواگیری است.
فن کویل کانالی پرفشار گلدیران دو لوله بوده، دارای سیستم کنترلی ترموستات دیجیتال یا دستی و فشاراستاتیک خارجی 110Pa، موتورAC است.
این محصول فن های فلزی فوق کم صدا با راندمان انرژی بالا، بدون تغییر شکل در شرایط دمایی بالا، با بالانس داینامیکی و استاتیکی دارد.
فن کویل کانالی پرفشار گلدیران دارای فن سانتریفیوژ فوق بی صدا و موتور ۳ سرعته و همچنین شیرکنترل ۲ راهه یا ۳ راهه است.
