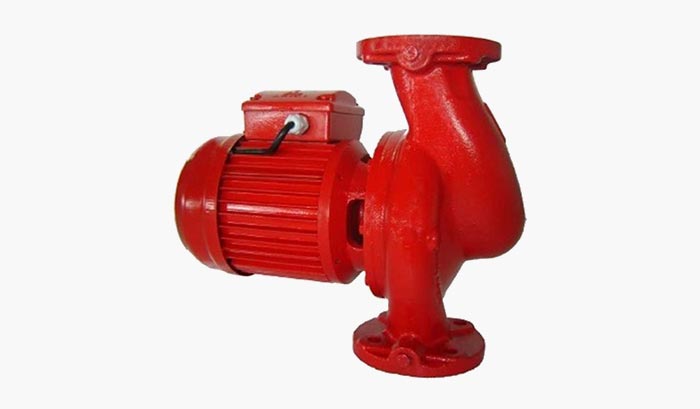

پمپ سیرکولاتور خطی
پمپ سیرکولاتور خطی نوعی پمپ آب است که برای به حرکت درآوردن مایعات یا گاز در یک مدار بسته مانند سیستم های حرارتی و برودتی استفاده می شود.
پمپ سیرکولاتور خطی، پمپ سیرکوله، پمپ خطی، پمپ شوفاژ، پمپ موتورخانه، پمپ آب گرم و پمپ پکیج نیز نامیده می شود.
پمپ سیرکولاتور خطی یک الکتروپمپ کوپله مستقیم وبی واسطه است.
جنس بدنه پمپ سیرکولاتور غالبا از آهن، چدن و یا استیل است و پروانه (ایمپلر) آن از جنس پلی آمید است که ضد زنگ و ضد خورندگی میباشد.
ماکسیمم تلرانس پمپ های سیرکولاتور ۱۶ میل است.
محور پمپ آب سیرکوله خطی با سیل مکانیکی بسته شده است. پمپ سیرکولاتور خطی در دما، فشار و مایعات متنوع، محفظه های آب بندی متنوعی دارند.
کاربرد پمپ آب سیرکوله خطی عموما در سیستم های سرمایشی و گرمایشی است و کار سیرکوله کردن آب را انجام می دهد.
خروجی این پمپ های سیرکولاتور از نیم اینچ تا ۶ اینچ می باشد.
الکتروپمپ های سیرکولاتور به صورت تکفاز و سه فاز موجود بوده و از نظر دور نیز به تک دور، دو، سه و چهار دور دسته بندی شده و در دو نوع بدون واسط و موتور خشک یا با واسط کوپلینگ دار قابل ارائه می باشند.
این سری از پمپ ها در دو نوع تک فاز و سه فاز برای مصارف مختلف خانگی و صنعتی خصوصا در موتورخانه ها و شوفاژ خانه ها و تاسیسات گرمایشی استفاده می شوند.
ویژگیهای پمپ سیرکلاتور خطی
پمپ آب سیرکولاتور جهت تامین و گردش آب گرم در سیستم گرمایشی مرکزی خانگی و صنعتی و یا سیستم تهویه هوا به کار می رود.
بدنه پمپ های سیرکولاتور ها شامل بخش هیدرولیکی چدنی و روتور می باشد.این پمپ ها به عنوان پمپ های گریز از مرکز استفاده می شوند.
جنس پروانه نیز در این پمپ ها استیل، برنجی و چدن می باشد.
به طور مثال در سیستم شستشوهای صنعتی و جابجایی سیال شیمیایی در صنایع مختلف از پمپ سیرکولاتور خطی با بدنه و پروانه استیل استفاده می شود.
پارامتر های مهم جهت انتخاب یک پمپ آب گنجایش، فشار پمپ، مقدار مصرف انرژی، راندمان و کارایی پمپ و سرعت چرخش پروانه ی پمپ می باشد.
این پمپ آب، با پمپاژ کردن و چرخاندن سیال دریک مدار بسته کار می کنند و از دو بخش اصلی الکتروموتور و پمپ تشکیل شده اند که الکتروموتور خود به دو بخش بلبرینگ و روتور و همچنین پمپ به سه بخش واسطه، پروانه و سیل مکانیکی تقسیم می گردند.
پمپ های سیرکولاتور خطی در هنگام کار کرد بسیار کم صدا بوده و دور موتور این نوع الکتروپمپ ها ۱۵۰۰ تا ۳۰۰۰ دور در دقیقه می باشد.
نحوه عملکرد پمپ سیرکولاتور خطی
یک پمپ آب سیرکولاتور خطی شامل دو بخش اساسی الکتروموتور و پمپ آب می باشد.
موتور الکتریکی، پروانه ها را به حرکت در آورده که باعث جابجایی آب به سمت جلو و یا به سمت بالا می شود.
پروانه ی پمپ سیرکولاتور خطی مانند یک توربین بوده و شامل یک چرخ همراه با یکسری تیغه های زاویه دار می باشد که با حرکت سریع خود، آب را به سمت جلو سوق می دهد.
موتور نیز در یک پوشش ضد آب مهر موم شده، به پروانه چسبیده است.
هنگامیکه آب به سمت بالا پمپاژ می شود، آب در اطراف یک سیستم سیرکولاتور گردش پیدا کرده و مجدد به موقعیت اصلی خود باز می گردد.
با توجه به این، یک پمپ سیرکولاتور نیاز به قدرت کافی جهت انتقال و جابجایی آب در لوله ها را دارد. این پروسه بارها و بارها تکرار خواهد شد.
با توجه به اینکه پمپ سیرکولاتور به اندازه کافی کوچک است، می توان آن را در کنار سیستم لوله کشی نصب کرد.
موارد کاربرد پمپ سیرکولاتور خطی
سیرکوله کردن آب گرم و سرد از ۱۰- تا ۱۳۰ درجه سانتی گراد
انتقال آب از سیستم گرمایش مرکزی و تهویه هوا در موارد کاربری اداری، تجاری و صنعتی
سیرکوله کردن آب گرم و سرد در سیستم تهویه ی هوا، رادیاتورها، سیستم گرمایش از کف و همچنین سیستم گرم کردن آب
صنایع مختلف برای انتقال مایعات شیمیایی و صنعتی و سیستم های شستشو
شباهت پمپ سیرکولاتور خطی و پمپ زمینی
پمپ طبقاتی کوچک یا بزرگ، در هر دو نوع خطی و زمینی در ویژگیهای زیر باهم مشترکند.
دارای سروصدای بسیار کم
کاربرد یکسان که در بالا نیز ذکر شد. وظیفه هر دو گردش آب گرم در سیستم هاست.
امکان دائم کار بودن آن ها
دارای نصب آسان
قیمت پمپ سیرکولاتور خطی و زمینی از لحاظ نگهداری بسیار پایین است. در واقع آن ها جزو پمپ های کم هزینه محسوب می شوند.
در سایزها و مدل های مختلف موجود می باشند.
هر دو امکان اتصال به الکتروموتور را به دو روش کوپله یا با واسطه دارند.
عملکرد پمپ سیرکولاتور در هر دو سری، بسیار به صرفه می باشد.
هیچ یک مکش منفی ندارند.
هر دو در جنس های مختلفی تولید می شوند، اما متریال مشترک مورد استفاده در ساخت بدنه آن ها، چدن می باشد.
تفاوت پمپ سیرکولاتور خطی و زمینی
توضیحات زیر، از جمله تفاوت پمپ سیرکولاتور خطی و زمینی هستند.
پمپ سیرکولاتور خطی قابلیت تحمل دمای بیشتری را نسبت به نوع زمینی خود دارد.
در مدل خطی ورودی و خروجی در یک راستا قرار دارند. در حالیکه در پمپ زمینی عمود بر هم هستند.
مورد بالا باعث می شود که پمپ سیرکولاتور خطی بدون تغییر و بسیار راحت در مدار قرار گیرد.
اما پمپ سیرکولاتور زمینی روی شاسی جای می گیرد. همچنین برای استفاده از آن در مدار باید اتصالاتی به آن افزوده شود.
سیرکولاتور خطی تنها برای تامین دبی اما نوع زمینی برای هد و دبی طراحی شده است.
به همین خاطر است که نوع خطی ارتفاع و دبی بسیار کمتری از نوع زمینی را تامین میکند.

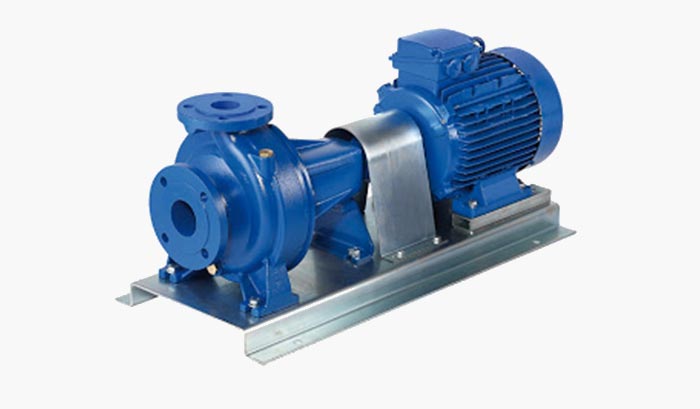

پمپ سیرکولاتور زمینی
پمپ سیرکولاتور زمینی یکی از انواع پمپ موتورخانه بوده و از پمپ های گریز از مرکز از نوع خطی محسوب می شود.
پمپ های خطی بزرگ را روی زمین نصب می کنند، چون در ظرفیت های بالا، پمپ و الکتروپمپ سنگین می شود و مدار نمی تواند وزن آن را تحمل کند.
بنابراین پمپ را روی شاسی روی زمین قرار می دهند و از لرزه گیرهایی برای کاهش ارتعاشات استفاده می شود.
برای نصب و استفاده از الکترو پمپ سیرکولاتور زمینی باید محل قرارگیری دارای شاسی کشی باشد.
لرزه گیرهای لاستیکی (منجید) به وسیله پیچ و مهره نصب شود.
رعایت نکات لوله کشی ازجمله تبدیل دمای نصب در ورودی و خروجی و فاصله مکش افقی جلوی پمپ و لرزه گیرها و شیر آلات از اهمیت بالایی برخوردار است.
انواع الکترو پمپ سیرکولاتور زمینی
پمپ سیرکولاتور زمینی در دو نوع زمینی و خطی تولید می شوند که کاربری های متفاوتی دارند.
پمپ سیرکولاتور زمینی
پمپ سیرکولاتور زمینی هم دبی و هم فشار ایجاد می کند، اما پمپ خطی فقط دبی ایجاد می کند.
مهم ترین تفاوت آن ها در محل استفاده آن هاست. از این دو نوع پمپ برای سیرکوله کردن آب در مدارها استفاده می شود.
سیرکوله خطی در مدارهای آب گرم مصرفی و مدل زمینی برای مدارهای سیستم های گرمایشی مناسب است.
در پمپ سیرکولاتور زمینی ورودی و خروجی عمود بر هم هستند و روی شاسی جای می گیرد.
پمپ سیرکولاتور خطی
در مدل الکترو پمپ سیرکولاتور خطی ورودی و خروجی در یک راستا قرار دارند و باعث می شود که پمپ خطی بدون تغییر و راحت در مدار قرار بگیرد.
پمپ خطی فقط برای تامین دبی است اما نوع زمینی برای هد و دبی طراحی شده است.
کاربرد پمپ سیرکولاتور زمینی
با استفاده از پمپ های سیرکولاتور می توان سیالاتی با حداقل دمای ۱۰- و حداکثر دمای ۱۳۰ درجه سانتی گراد را پمپاژ و جابه جا کرد.
از کاربرد الکترو پمپ سیرکولاتور زمینی می توان به مصارف صنعتی و تجاری اشاره داشت.
در سیستم های تهویه مطبوع، رادیاتورها، پکیج، سیستم های گرمایش از کف برای سیرکوله کردن آب سرد و گرم استفاده می شود.
کاربرد پمپ سیرکولاتور زمینی در صنایع برای پمپاژ و جابه جایی مایعات شیمیایی و صنعتی، سیستم های شستشو است.
الکترو پمپ سیرکولاتور زمینی پمپیران مدل ۱۶۰-۳۲
ویژگی الکترو پمپ سیرکولاتور زمینی پمپیران مدل ۱۶۰-۳۲ این است که دارای قطر خروجی از ۳۲ تا ۳۰۰ میلی متراست.
در الکتروپمپ سیرکولاتور زمینی پمپیران مدل ۱۶۰-۳۲ فشار تست ۱۶ بار و فشار کار تا ۱۰ بار است.
جنس محفظه حلزونی یکپارچه و پروانه الکتروپمپ سیرکولاتور زمینی پمپیران مدل ۱۶۰-۳۲ از چدن خاکستری GG- است.
درجه حرارت مجاز برای سیال در گردش پمپ های گریز از مرکز پمپیران در صورت آب بندی پمپ با نوار گرافیت از ۵۰- تا ۱۱۰+ و در صورت استفاده از سیل مکانیکی مناسب تا ۱۴۰+ درجه سانتی گراد است.
اعداد هد و دبی برای پمپ های زمینی پمپیران در محدوده راندمان حداکثر پمپ در نظر گرفته شده است.
محاسبه دبی آب الکترو پمپ سیرکولاتور زمینی پمپیران مدل ۱۶۰-۳۲
برای محاسبه هد پمپ سیرکولاتور مورد نیاز باید از روش محاسبه افت فشار طول مسیر لوله ها یا تجربه مهندسین تاسیسات برای هر ساختمان استفاده کرد.
برای محاسبه دبی آب الکترو پمپ سیرکولاتور زمینی پمپیران مدل ۱۶۰-۳۲ سیستم سرمایش مقدار کیلوکالری سیستم سرمایش را بر عدد ۱۲۵۰ تقسیم می کنند.
قطر فلنج رانش و مکش پمپ با قطر لوله مناسب متصل به آنها لزوما برابر نیست.
قطر لوله مکش و دهش باید طوری در نظر گرفته شود که افت فشار جریان آب در لوله ها بین ۲ تا ۳ فوت در ۱۰۰ فوت طول لوله باشد.
الکترو پمپ سیرکولاتور زمینی پمپیران مدل ۱۶۰-۳۲ دارای ۱۸ ماه گارانتی و خدمات پس از فروش است.

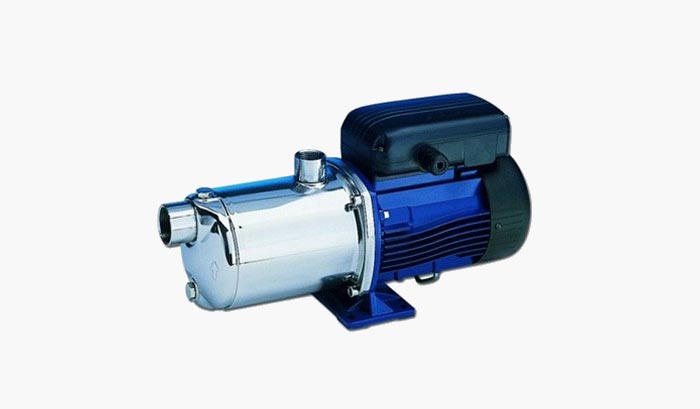

الکتروپمپ طبقاتی
پمپ طبقاتی یا پمپ سانتریفیوژ که همان پمپ گریز از مرکز است و از جمله پمپ های دینامیکی است.
این محصول یکی از انواع پمپ موتورخانه محسوب می شود و در دسته پمپ جا به جایی غیرمثبت بوده که با چرخش پروانه، انرژی به سیال منتقل می شود.
در این نوع پمپ انرژی از الکتروموتور گرفته شده، به سیال منتقل می شود.
مقداری از این انرژی برای حمل سیال به سمت بالا و خلاف جهت جاذبه صرف می شود.
الکتروپمپ طبقاتی دو مدل پمپ طبقاتی عمودی و پمپ طبقاتی افقی و از متریال های متفاوت مانند چدن و استیل ساخته می شود.
انواع الکتروپمپ طبقاتی
پمپ طبقاتی افقی
در پمپ طبقاتی افقی طبقات یا استیج ها به صورت افقی نصب شده اند و برای مکان هایی که دارای ارتفاع کم و محدود است کاربرد دارد.
پمپ طبقاتی عمودی
در پمپ طبقاتی عمودی پروانه های دیفیوزرها به صورت عمودی روی شفت اصلی سوار شده و عمل پمپاژ سیال را انجام می دهند.
مشخصات پمپ طبقاتی
از مشخصات الکتروپمپ طبقاتی می توان به سایز از ۱ تا ۱۰ اینچ و حداکثر فشار ۳۵ بار و دور الکتروموتور ۱۵۰۰ و ۳۰۰۰ دور اشاره کرد.
تفاوت پمپ سانتریفیوژ عمودی با پمپ سانتریفیوژ افقی در سطح مقطع آنهاست که در عمودی کمتر بوده و برای فضاهای کوچک مناسب است.
جنس بدنه پمپ استیل یا چدن، جنس پروانه پمپ استیل و چدن بوده که مشخصات پمپ طبقاتی محسوب می شود.
برای افزایش بیشتر فشار آب، برخی از پمپ های سانتریفیوژ عمودی را به صورت موازی نصب می کنند.
برای جا به جایی آب شور از موتور پمپ طبقاتی عمودی با بدنه و پایه پمپ استیل نیز استفاده می شود.
مزایای پمپ طبقاتی
مزایای پمپ طبقاتی شامل مقرون به صرفه بودن، تنوع در جنس پروانه، در دسترس بودن و طراحی ساده می شود.
این نوع پمپ فضای کمی اشغال می کند و هزینه تعمیرات و نگهداری پایین دارد.
از مزایای مهم پمپ طبقاتی این است که میزان مشخصی از دبی آب را در فشار ثابت و در هر موقعیتی تولید می کند.
افزایش فشار حاصله از کارکرد پمپ سایر مزایای پمپ طبقاتی بوده و می توان به کم صدا بودن این دستگاه نیز اشاره کرد.
این تجهیزات صنعتی به دلیل فشار بالا نباید با کارکرد خشک و بدون سیال باشند.
مشخصات فنی پمپ طبقاتی
بالا بودن فشار کارکرد تا ۳۰ بار، دبی بالای پمپ تا ۴۵ تا ۵۰ متر مکعب بر ساعت و شافت پمپ از استیل مشخصات فنی پمپ طبقاتی است.
سایر مشخصات شامل توان مصرفی ۴۵ تا ۵۵ کیلووات، سایز ورودی و خروجی از یک اینچ تا ۳ اینچ است.
این محصول دارای بوش سرامیکی برای کنترل دوران شافت و دیفیوزرها برای هدایت جریان شعاعی است.
پمپ طبقاتی دارای پایه استیل و چدن است.
ساختار پمپ طبقاتی طوری است که پروانه ها و دیفیوزرها روی یک شفت سوار شده و توسط یک الکتروموتور شفت به چرخش در آمده و عمل پمپاژ سیال انجام می شود.
کاربرد پمپ طبقاتی
افزایش فشار آب در بخش های صنعتی، کشاورزی و ساختمانی کاربرد پمپ طبقاتی به شمار می رود.
انتقال آب سرد و گرم برای سیستم های حرارتی و تهویه مطبوع و تغذیه دیگ های بخار سایر موارد استفاده آن هستند.
کاربرد پمپ طبقاتی برای دستگاه های تصفیه آب RO و آب شیرین کن و بوستر پمپ های آبرسانی و آتش نشانی و فواره ها است.
در پمپ طبقاتی با توجه به تعداد پروانه ها و فاصله بسیار کم پروانه با بدنه پمپ، از آن برای پمپاژ و انتقال آب صاف و تمیز استفاده می شود.
در مواردی که نیاز به افزایش فشار بیشتر باشد، می توان پمپ های طبقاتی عمودی را به صورت موازی در کنار هم نصب کرد.
